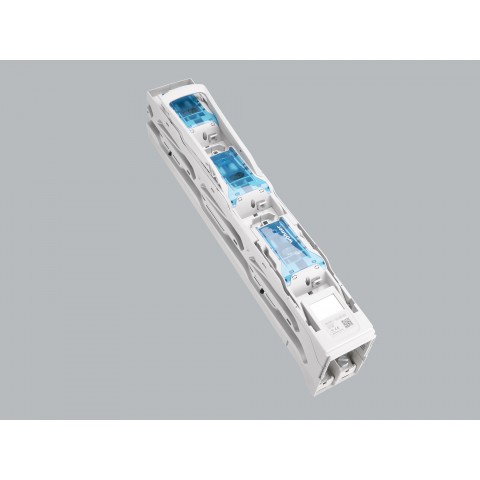

SIRALI SIGORTALI YÜK AYIRICI 400 A (33702)

Markalar Wohner
Ürün Kodu: W33702
sigorta bağlantılarının boyutu için:NH 2
sigorta bağlantıları acc. standart:IEC / HD 60269-2
sigorta bağlantısının izin verilen güç kaybı:34 W
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):400 A
anma gerilimi (IEC) AC:690 V
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :8 kV
Kullanım kategorisi AC (IEC 60947-3):

Mevcut sigorta bağlantılarına göre AC-23B 400A / 400V
AC-22B 400A / 500V
AC-22B 400A / 690V
AC-21B 400A / 690V

AC-20B / 800 V
nominal akım, maksimum izin verilen güç kaybı 34 W.
görünür bilgi gerekli: Yük altında geçiş yapmayın.

Kullanım kategorisi DC (IEC 60947-3):DC-20B
maks. sigortalar arasındaki voltaj: 1000V
görünür bilgi gerekli: Yük altında anahtarlamayın.
koşul. sigortalı kısa devre akımı (AC):100 kA / 690 V
120 kA / 500 V
operasyon sınıfının onaylı sigorta bağlantıları:İyi oyun

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 38,4 W olur.

(Tam yükte güç dağılımı 60 W olacaktır.)

Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım gerilimi ve bu şekilde etiketlenmiştir.
sigorta bağlantıları için IEC 60269-2-1 (I) / DIN VDE 0636-201 boyut 2 34W'a kadar güç dağılımı
IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Önde IP20 koruma derecesi (montaj talimatlarına bakınız)
Mekanik Veri
G x Y x D:99 x 670 x 189
ağırlık:480 kg / 100
baralar için:30, 40, 60, 80, 100, 120 x 10
CT cihaza entegre edilebilir:ja
CT, CT modülüne entegre edilebilir:ja
ön koruma derecesi:IP20

Sabitleme türü:
delikli baraya vidalanabilir, çap 13 mm, klemens
bağlantılı deliksiz montaj
vidalı bağlantı M12

Terminal noktaları

vida M12:
Md 30 Nm

Malzeme özellikleri
Ana gövde:130 ° C sıcaklık kararlılığı,
kendi kendine sönme uyarınca. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Kişiler:yaylı bakır kontaklar, gümüş kaplama
Şok koruma kapağı:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Üstesinden gelmek:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Bağlantı vidaları:vida M12, galvanizli, kromlu

Referans

Bağlantı bölmesi kapağı 33733 her zaman üstten bağlantı için ve kablo pabuçları kullanılırken gereklidir.
