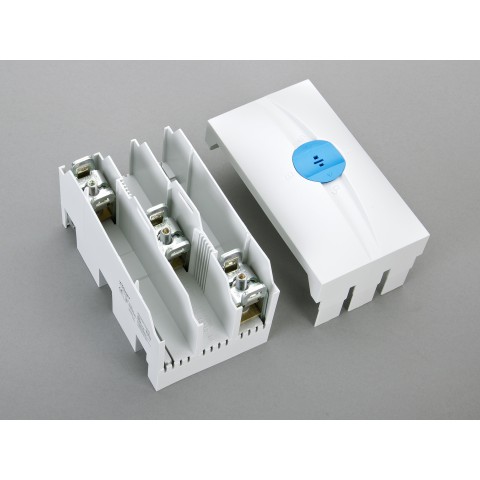

BAĞLANTI TERMINAL PLAKASI, 3 KUTUPLU (01165)

Markalar Wohner
Ürün Kodu: W01165
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):275 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:480 A
anma tepe dayanım akımı I pk max .:45,9 kA
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):285 A
anma gerilimi (UL) AC:600 V
SCCR:18 kA
Mekanik Veri
G x Y x D:90 x 160 x 115
ağırlık:57,5 kg / 100
kutuplar:3 kutuplu
baralar için:12 x 5, 10

Terminal noktaları

acc. IEC / EN'ye göre:
35 - 150 mm² örgülü yuvarlak kablolar ve örgülü sektörel kablolar
esnek kablolar, doğrudan veya kablo ucu yüksüklü
(kablo ucu yüksük kullanıldığında maksimum kesitli esnek kablolar)

da lam bağlantısı için uygun olmayabilir Cu, 20x10'a kadar

uygulamalar için UL / CSA'ya:
sadece Cu kabloları Sınıf B acc. UL 486E 35-150
mm² / AWG 2 - MCM 300'e kadar

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e,
kayma direnci CTI 200
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e,
kayma direnci CTI 200

Terminaller: galvanizli çelik, kromlu vida: altıgen soket vida M8 x 37, baskı parçası: pirinç, nikel kaplama
