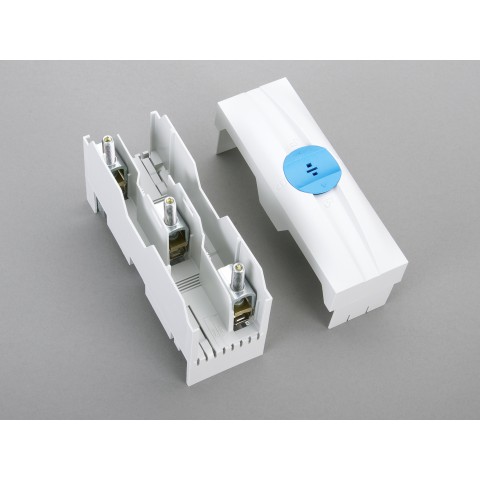

BAĞLANTI TERMINAL PLAKASI, 3 KUTUPLU (01401)

Markalar Wohner

Ürün Kodu: W01401

Açıklama

Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011 IEC 60999-1: 1999 IEC 60999-2: 2003 GB / T 7251.1

Elektrik verileri IEC
Anma akımı (IEC):	175 bir
anma gerilimi (IEC) AC:	690 V


Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:	1000 V
maks. izin verilen voltaj (IEC) DC:	1500 V

akım kapasitesi (IEC) maks .:

300 bir

nominal tepe dayanım akımı I _pk maks .:

40,5 kA

Detaylar UL
Standartlar
UL 508

UL besleyici devreleri için> 250V
sahada kurulu iletkenler için uygun

Elektrik verileri UL
anma akımı (UL):	175 bir
anma gerilimi (UL) AC:	600 V

Mekanik Veri
G x Y x D:	54 x 160 x 84
ağırlık:	20,6 kg / 100
kutuplar:	3 kutuplu
baralar için:	12 x 5, 10

Terminal noktaları

6 - 50 (70) mm² / AWG 10 - AWG 2/0
esnek kablolar, doğrudan veya tel uçlu yüksüklü,
bükülü yuvarlak kablolar
lam. Cu 7x4 - 9x6

(maksimum enine kesite sahip esnek kablolar, tel uçlu yüksük kullanılırken uymayabilir)

Malzeme özellikleri
Ana gövde:	sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200
Örtmek:	sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 200
