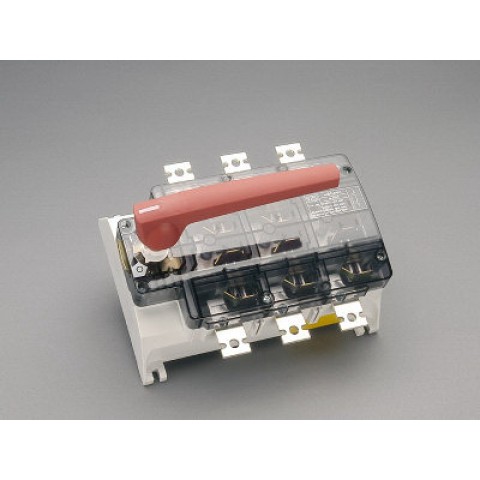

3 KUTUPLU YÜK AYIRICI (33356)

Markalar Wohner
Ürün Kodu: W33356
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):400 A
anma gerilimi (IEC) AC:500 V
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :12 kV
Kullanım kategorisi AC (IEC 60947-3):AC-23B (500V)
AC-22B (500V)
AC-21B (500V)
operasyon sınıfının onaylı sigorta bağlantıları:İyi oyun
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:15 kA
anma kapama kapasitesi:30 kA

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 36,5 W olur.

(Tam yükte güç kaybı 57 W olacaktır.)

Mekanik ömür (anahtarlama işlemleri) 7000
nominal kısa devre kapama kapasitesi 30kA
dönş. term.
400A muhafazasındaki akım , yatay montaj (bitişik direkler) 504 x 378 x 302 mm
400A, dikey kurulum (birbirinin altındaki direkler) kapsüllenmiş 500 x 500 x 300 mm
IP40 terminal alanı kapağı ile önde şok koruması
Mekanik Veri
G x Y x D:270 x 232 x 196,5
ağırlık:546 kg / 100
kutuplar:3 kutuplu

Sabitleme türü: vidalı

bağlantı vidası (kelepçeler ve kıskaç terminali sonradan takılabilir),
vidalı bağlantı
M10, 28Nm ±% 10 tork,
lam için kelepçe bağlantısı. Cu
terminal boşluğu 18x1-10mm,
6-8Nm tork
kama kelepçesi bağlantısı, tek
kesit 70 - 150mm², s (r), f, f + AE ** Cu - Al *, 6-8Nm tork
kama kelepçesi bağlantısı, çift
çapraz -bölüm 2 x 70 - 120mm², s (r), f, f + AE ** Cu, 6-8Nm tork

* Alüminyum iletkenler, ilgili teknik tavsiyelere uygun olarak bağlantıdan önce hazırlanmalıdır. Bağlantılar düzenli aralıklarla kontrol edilmeli ve en geç 6 ayda bir servis yapılmalıdır.
** maks. iletken kesitleri gerekli olabilir.

Terminal noktaları

vida M10:
Md 25 - 31 Nm

Referans

Bir kapak takarken, mahfaza üzerindeki yük ayırıcı kapatılmamalı, Acil Durdurma anahtarı için güvenlik talimatlarına uyulmalıdır.

Sürüm

Grafit gri saplı LTS-400, Parça no. 33334
