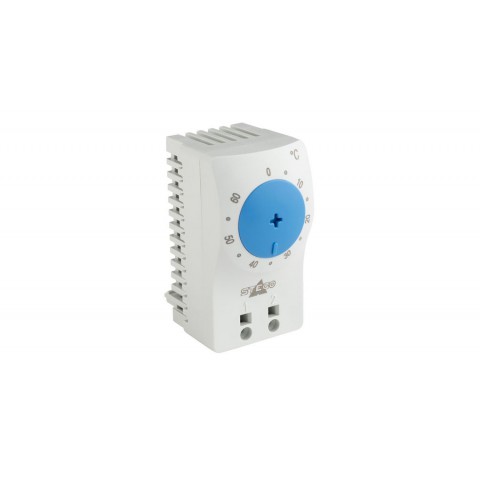

KTS 01141 0 to +60 °C 1 NO

Markalar Stego
Ürün Kodu: ST-KTS 011
  • Geniş ayar aralığı
  • Küçük boyutlu
  • Kolay montaj
  • Yüksek anahtarlama performansı

Mekanik termostatlar KTO 011 ve KTS 011, ısıtıcıları, soğutucuları, filtre fanlarını veya sinyal cihazlarını kontrol etmek için kullanılan iki durum düzenleyicidir.

KTO 011 : Termostat (normalde kapalı); ısıtıcıları ayarlamak için kontak kırıcı. Sıcaklık yükseldiğinde kontak açılır.

KTS 011 : Termostat (normalde açık); filtre fanlarının ve ısı eşanjörlerinin düzenlenmesi veya sıcaklık sınırı aşıldığında sinyal değiştirme için kontakt üreticisi. Sıcaklık yükseldiğinde kontak kapanır.

Anahtar sıcaklık farkı7K (± 4K tolerans)
Sensör elemanıtermostatik bimetal
İletişim Türühızlı eylem kişisi
Hizmet ömrü> 100.000 döngü
Maks. anahtarlama kapasitesi250VAC, 10 (2) A / 120VAC, 15 (2)
24VDC ila 72VDC'de bir DC 30W
Maks. ani akım10 saniye AC 16A.
Bağ2 kutuplu terminal, sıkma torku 0,5Nm maks .:
sert tel 2,5mm² (AWG 14) çok
telli 1 1,5mm² (AWG 16)
Montaj35mm DIN rayı için klips, EN 60715
kasaUL94 V-0 uyarınca plastik, açık gri
boyutlar60 x 33 x 43 mm
Ağırlıkyak. 40g
Montaj konumudeğişken
Çalışma / Depolama sıcaklığı-45 ila + 80 ° C (-49 ila + 176 ° F)
Çalışma / Depolama nemimak. % 90 Bağıl Nem (yoğuşmasız)
Koruma türüIP20

Nd Çok telli kablolarla bağlanırken , kablo ucu yüksükleri kullanılmalıdır.

Önemli not: Regülatörün temas sistemi çevresel etkilere maruz kalır, bu nedenle temas direnci değişebilir. Bu, kontaklarda voltaj düşüşüne ve / veya kendi kendine ısınmaya neden olabilir.

Ayar aralığıSanat. Kontak kesici (NC)Sanat. Hayır. İletişim kurucu (NO)Onaylar
0 ila + 60 ° C01.140,0-0001.141,0-00VDE--EAC
-10 ila + 50 ° C01.142,0-0001.143,0-00VDEUL Dosya No. E164102-EAC
+20 ila + 80 ° C01.159,0-0001.158,0-00VDEUL Dosya No. E164102CSAEAC
+32 ila + 140 ° F01.140,9-0001.141,9-00VDEUL Dosya No. E164102CSAEAC
+14 ila + 122 ° F01.142,9-0001.143,9-00VDEUL Dosya No. E164102CSAEAC
0 ila + 60 ° C01.146,9-0001.147,9-00VDEUL Dosya No. E164102CSAEAC

TEKNİK ÇİZİM

Küçük Kompakt Termostat KTO 011 / KTS 011 Serisi
