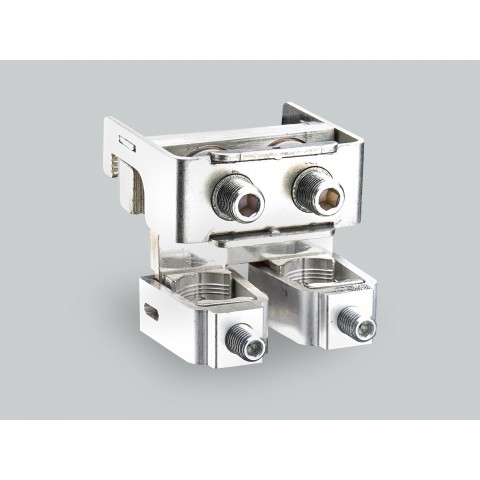

BAĞLANTI MODÜLÜ (01441)

Markalar Wohner
Ürün Kodu: W01441
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):1000 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.
kısa süreli nominal dayanım akımı I cw (0,5 s) maks .:35,4 kA

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:1000 V
maks. izin verilen voltaj (IEC) DC:1500 V
nominal tepe dayanım akımı I pk maks .:75,5 kA
Detaylar UL
Standartlar
UL 508
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):840 A
anma gerilimi (UL) AC:1000 V
anma gerilimi (UL) DC:1000 V
SCCR korumasız maks .:35 kA
3 döngü (OPD olmadan) @ 1000 V AC
Mekanik Veri
G x Y x D:98 x 88 x 100
ağırlık:133 kg / 100
kutuplar:1 kutuplu
baralar için:30, 40, 60, 80, 100, 120 x 10


120'den 300mm²'ye kadar yuvarlak
telli, 150'den 300mm²'ye kadar bükülü sektör kablolarının doğrudan bağlantısı için 2 kutu terminali ile
