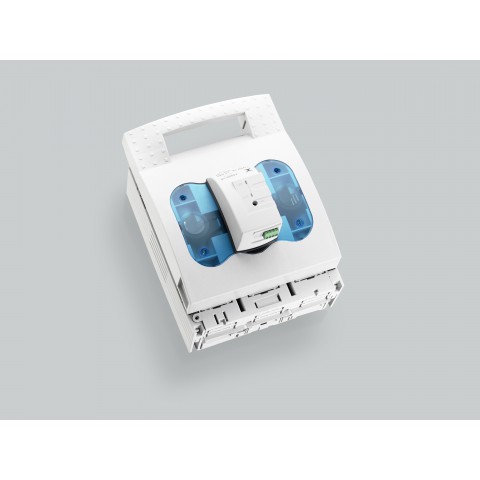

NH SIGORTA ANAHTARI-DISCON. BOYUT 1, 250 A, PANEL MONTAJI (33330)

Markalar Wohner
Ürün Kodu: W33330
sigorta bağlantılarının boyutu için:NH 1
sigorta bağlantıları acc. standart:IEC / HD 60269-2
sigorta bağlantısının izin verilen güç kaybı:23 W
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):250 A
anma gerilimi (IEC) AC:690 V
anma gerilimi (IEC) DC:250 V
nominal izolasyon gerilimi U i AC:800 V
nominal izolasyon gerilimi U i DC:250 V
anma dalgalanma gerilimi U imp :2 kV
Kullanım kategorisi AC (IEC 60947-3):AC-22B (400V)
AC-23B (400V / 160A)
AC-21B (690 V)

, daha yüksek bir kullanım kategorisi elde etmek için ürün ark odaları ile güçlendirilebilir (aksesuarlara bakınız)
koşul. sigortalı kısa devre akımı (AC):80 kA / 690 V
çalışma sınıfının onaylı sigorta bağlantıları:İyi oyun

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 8,3 W olur.

(Tam yükte güç kaybı 13 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'e bu koşulları sorun.

maks. izin verilen voltaj (IEC) AC:725 V
maks. izin verilen voltaj (IEC) DC:262 V
Bir sigorta kombinasyon ünitesi acc. IEC 60947-3'e göre, maksimum değerine kadar kesme kapasitesi olmayan bir sigorta ayırıcı olarak kullanılırsa, yalnızca nominal geriliminden daha yüksek bir gerilimde çalıştırılabilir.nominal yalıtım voltajı ve bu şekilde etiketlenmiştir.
sigorta bağlantıları için IEC 60269-2-1 (I) / DIN VDE 0636-201 boyut 1 23W'a kadar güç kaybı, gerilim altında tutma pabuçları ile
Entsprechend den angegeben AC- ve DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Elektronische Sicherungsüberwachung:
- Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V
- Keine Hilfsenergie erforderlich; Versorgung über Netzspannung
- Hilfskontakte potansiyelfrei
- LED- Blinkmelder (rot / grün)
- Testtaster
- Weitere Informationen unter Downloads / Datenblatt

Detaylar UL
Standartlar
UL 4248-1
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):250 A
anma gerilimi (UL) AC:600 V
SCCR:100 kA
Mekanik Veri
G x Y x D:184 x 243 x 152
ağırlık:229 kg / 100
kutuplar:3 kutuplu
ön koruma derecesi:IP30

Terminal noktaları

vida M10

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Şok koruma kapağı:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 200
Üstesinden gelmek:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 200,
halojensiz
Kişiler:yaylı bakır kontaklar, gümüş kaplama

Sürüm

Elektromekanik sigorta izlemesiz
varyant 33149 Sigorta izlemesiz varyant: 33201
