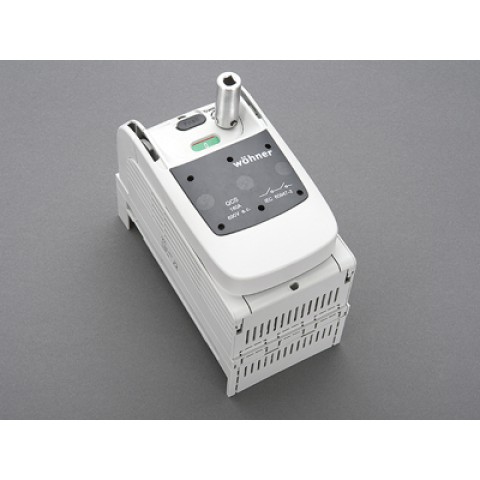

3 KUTUPLU YÜK AYIRICI (33544)

Markalar Wohner
Ürün Kodu: W33544
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):160 bir
anma gerilimi (IEC) AC:690 V
nominal izolasyon gerilimi U i AC:800 V
anma dalgalanma gerilimi U imp :8 kV
Kullanım kategorisi AC (IEC 60947-3):AC-23B (690V / 125A)
AC-23A (500V / 125A)
AC-22A (690V / 160A)
Kullanım kategorisi DC (IEC 60947-3):
DC-22B (220V / 125A) serisinde 2 akım yolu (L1, L3 )
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:4,5 kA
nominal kısa devre kapama kapasitesi 7kA (690V AC) koşul. nominal kısa devre akımı 50kA (sigortalar gL / gG boyut 00 125A-690V AC) kullanım kategorileri AC-23B (690V / 125A), AC-23A (500V / 125A), AC-22A (690V / 160A) DC-22B ( 220V / 125A), seri olarak 2 akım yolu (L1, L3);
IEC / EN 61439-1'e karşılık gelen özel çalışma koşulları, pilot anahtarların ve sigorta monitörlerinin bozuk aktivasyonlarına neden olabilir. Durum sinyallerinin analizi için çalışma koşulları dikkate alınmalıdır.
Sürekli çalışmada birkaç cihaz yan yana kullanıldığında, VDE 0660 Bölüm 500 / EN 60 439-1, Tablo 1'de belirtilen nominal yük faktörüne uyulmalıdır.
Sistem bileşeni: DIN EN 60529'a göre önde IP20 koruma derecesi, terminal yakınındaki koruma derecesi kuruluma bağlıdır; DIN EN 50274
adaptör modülüne göre şok koruması : DIN EN 60529'a göre ön taraf koruma sınıfı IP20 (parmak korumalı)
Mekanik Veri
G x Y x D:106 x 200 x 155
ağırlık:208 kg / 100
kutuplar:3 kutuplu
baralar için:12, 15, 20, 25, 30 x 5, 10 ve kesit baraları

Bara konnektörü: harici olarak gerilmiş temas, uygun tıklama mekanizması, kombinasyon tabanlarının 5 ila 10 mm kalınlığında baralardan basit dönüşümü

Terminal noktaları

Kutu terminali:
1,5 -70mm² esnek kablolar, doğrudan veya kablo ucu yüksüklü *, yalıtılmış kablonun dış hatlarına bağlı olarak 95mm² bağlanabilir
1.5 - 10mm² sağlam yuvarlak
16 - 70mm² telli yuvarlak
2x10mm², 2x16mm² ve ​​2x25mm² tel uçlu yüksüklü esnek , yan yana yerleştirilmiş özdeş kablolar,
2x10 - 2x35mm² kare kıvrımlı esnek, kare lamlı yan yana yerleştirilmiş özdeş kablolar

Cu. 9-13 mm genişliğinde
Terminal alanı 13 mm x 13 mm

(* maksimum enine kesite sahip esnek kablolar, kablo ucu yüksük kullanılırken sığmayabilir)

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Adaptör plaka:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
Üstesinden gelmek:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
