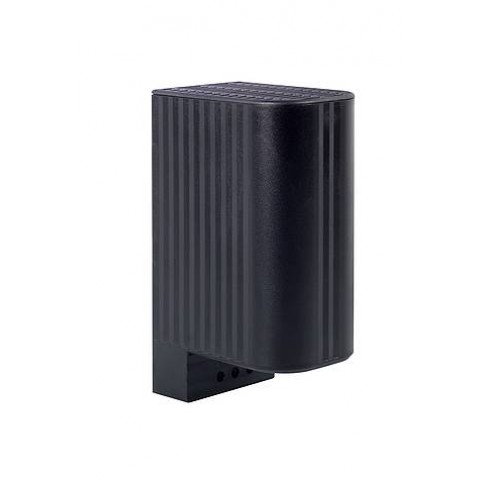

CS 060 | 50W İLA 150W

Markalar Stego
Ürün Kodu: ST-CS060
  • Düşük yüzey sıcaklığı
  • Klips sabitleme sayesinde hızlı montaj
  • Çift yalıtımlı (plastik)
  • Geniş voltaj aralığı
  • Küçük boyutlu

Elektrikli / elektronik bileşenler içeren muhafazalarda kullanım için dokunmatik ısıtıcı. Isıtıcının tasarımı, sıcak havanın yüksek hava akımıyla sonuçlanan doğal konveksiyonu destekler. Muhafazanın erişilebilir yan yüzeylerindeki yüzey sıcaklıkları, ısıtıcı tasarımının bir sonucu olarak tutulur. Tüm termostatlar ve higrostat serimiz doğrudan CS 060 ısıtıcısına bağlanabilir. Bu ısıtıcı, ek kablo gerektirmeyen takılabilir termostatlı bir versiyonda da mevcuttur (CSF 060). Isıtıcılar sürekli çalışma için tasarlanmıştır.

Çalışma gerilimi120 - 240V AC / DC¹ (min. 110V, maks. 265V)
Isıtma elemanıPTC direnci - sıcaklık sınırlaması
Yüzey sıcaklığıÜst koruyucu ızgara hariç <+ 80 ° C (+ 176 ° F)
Bağ4 kutuplu terminal 2.5mm², tork maks.
kasaplastik UL94 V-0 uyarınca, siyah
Montaj35mm DIN rayı için klips, EN 60715
Montaj konumudikey hava akışı (hava çıkışı yukarıda, bağlantı altta)
Çalışma / Depolama sıcaklığı-45 ila + 70 ° C (-49 ila + 158 ° F)
Çalışma / Depolama nemimak. % 90 Bağıl Nem (yoğuşmasız)
Koruma türü / Koruma sınıfıIP20 / II (çift yalıtımlı)
OnaylarVDE, UL Dosya No. E150057, EAC
Notdiğer voltajlar talep üzerine

140 140V AC / DC'nin altındaki gerilimlerle çalıştırma, ısıtma performansını yakl. % 10.

Sanat.Hayır.Isıtma kapasitesi²Demeraj akımı (maks.)Önerilen
ön sigorta T (zaman gecikmesi)
Hava çıkış sıcaklığı³boyutlarYaklaşık ağırlık.)
06.000,0-0050W2.5A4.0a+ 86 ° C (+ 186,8 ° F)110 x 60 x 90 mm0.3kg
06.010,0-00100W4.5A8.0a+ 120 ° C (+ 248 ° F)110 x 60 x 90 mm0.3kg
06.020,0-00150W8.0a10.0A+ 145 ° C (+ 293 ° F)150 x 60 x 90 mm0.5kg

² ortam sıcaklığı - bkz. Isıtma kapasitesi / Ortam sıcaklığı diyagramı; Protective koruyucu ızgaranın 50 mm üzerinde ölçülmüştür

TEKNİK ÇİZİM

Dokunmatik Isıtıcı CS 060 Serisi (Yarı İletken)
