- Küçük, kompakt tasarım
- Entegre önceden ayarlanmış termostat
- Dinamik ısıtma
- Dokunma korumalı
- Hızlı bağlantı
- Klips veya vida flanşı sabitleme

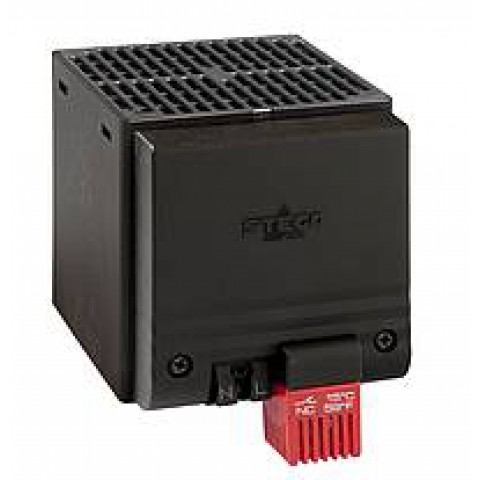

Kompakt fan ısıtıcı, yoğuşma oluşumunu önler ve elektrikli / elektronik bileşenler içeren muhafazalarda eşit olarak dağıtılmış bir iç hava sıcaklığı sağlar. Dokunmaya karşı korumalı plastik muhafaza ve küçük boyutlar sayesinde yüksek paketleme yoğunluğuna sahip muhafazalarda kullanım için idealdir. CSF 028, önceden ayarlanmış bir termostat ile donatılmıştır. Harici kelepçelerle bağlanır. Fan ısıtıcı iki farklı montaj sistemi ile mevcuttur - vidalı flanş veya klips ile montaj. Sağlam vida flanşı sabitlemesi özellikle yüksek titreşimli uygulamalar için uygundur.
| Isıtma elemanı | PTC direnci - sıcaklık sınırlaması |
|---|---|
| Sıcaklık güvenliği kapatması | fan arızası durumunda aşırı ısınmaya karşı koruma, otomatik sıfırlama |
| Eksenel fan, rulman | hava akışı, serbest akış CSF 028: 45m³ / s (230VAC), 54m³ / s (120VAC) hizmet ömrü + 40 ° C'de (+ 104 ° F) 40.000 saat |
| Bağ | 2,5mm² sert tel için 2 kutuplu çift basınç kelepçesi, telli tel (tel uç yüksüklü) 1.5mm² |
| kasa | plastik UL94 V-0 uyarınca, siyah |
| Montaj | 35mm DIN rayı için klips, EN 60715 veya vida sabitleme (Ø 5.5mm), sıkma torku 2Nm maks., rondelalar kullanılmalıdır |
| Montaj konumu | dikey hava akışı (hava çıkışı yukarıda) |
| boyutlar | klips sabitlemeli modeller: 105 x 85 x 118mm , vidalı flanş sabitlemeli modeller: 105 x 115 x 108mm |
| Ağırlık | 0.5kg |
| Çalışma / Depolama sıcaklığı | -40 ila + 70 ° C (-40 ila + 158 ° F) / - 45 ila + 70 ° C (-49 ila + 158 ° F) |
| Çalışma / Depolama nemi | mak. % 90 Bağıl Nem (yoğuşmasız) |
| Koruma türü / Koruma sınıfı | IP20 / II (çift yalıtımlı) |
| Sanat. Klip sabitleme | Sanat. Vida flanşı sabitleme | Çalışma gerilimi | Isıtma kapasitesi¹ | Demeraj akımı maks. | Önerilen ön sigorta T (zaman gecikmesi) | Kapama sıcaklığı² | Açma sıcaklığı² | Onaylar | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02.821,0-06 | 02.821,0-08 | 230VAC, 50 / 60Hz | 250W | 9.0a | 10.0A | + 15 ° C (+ 59 ° F) | + 5 ° C (+ 41 ° F) | VDE | UL Dosya No. E234324 | EAC |
| 02.821,0-09 | 02.821,0-11 | 230VAC, 50 / 60Hz | 250W | 9.0a | 10.0A | + 25 ° C (+ 77 ° F) | + 15 ° C (+ 59 ° F) | VDE | UL Dosya No. E234324 | EAC |
| 02.820,0-06 | 02.820,0-08 | 230VAC, 50 / 60Hz | 400W | 15.0A | 16.0A | + 15 ° C (+ 59 ° F) | + 5 ° C (+ 41 ° F) | VDE | UL Dosya No. E234324 | EAC |
| 02.820,0-09 | 02.820,0-11 | 230VAC, 50 / 60Hz | 400W | 15.0A | 16.0A | + 25 ° C (+ 77 ° F) | + 15 ° C (+ 59 ° F) | VDE | UL Dosya No. E234324 | EAC |
| 02.821,9-06 | 02.821,9-08 | 120VAC, 50 / 60Hz | 250W | 6.0a | 10.0A | + 15 ° C (+ 59 ° F) | + 5 ° C (+ 41 ° F) | - | UL Dosya No. E234324 | EAC |
| 02.821,9-09 | 02.821,9-11 | 120VAC, 50 / 60Hz | 250W | 6.0a | 10.0A | + 25 ° C (+ 77 ° F) | + 15 ° C (+ 59 ° F) | - | UL Dosya No. E234324 | EAC |
| 02.820,9-06 | 02.820,9-08 | 120VAC, 50 / 60Hz | 400W | 9.0a | 10.0A | + 15 ° C (+ 59 ° F) | + 5 ° C (+ 41 ° F) | - | UL Dosya No. E234324 | EAC |
| 02.820,9-09 | 02.820,9-11 | 120VAC, 50 / 60Hz | 400W | 9.0a | 10.0A | + 25 ° C (+ 77 ° F) | + 15 ° C (+ 59 ° F) | - | UL Dosya No. E234324 | EAC |
¹ + 20 ° C (+ 68 ° F) ortam sıcaklığında; ² ± 5K toleransı
Not: İstek üzerine diğer kapatma ve açma sıcaklıkları.
AKSESUARLAR
| Sanat. Hayır. | Dimensions² | Plastik | 1 Paketleme ünitesi | Yaklaşık ağırlık.) |
|---|---|---|---|---|
| 252017 | 85 x 85 x 12 mm | UL94 V-0 uyarınca, siyah | 1 parça | 35 g |
² Fanlı ısıtıcıya monte edildiğinde boyutlar.
