- Yüksek koruma derecesi
- Su geçirmez membran
- Kurulumu kolay

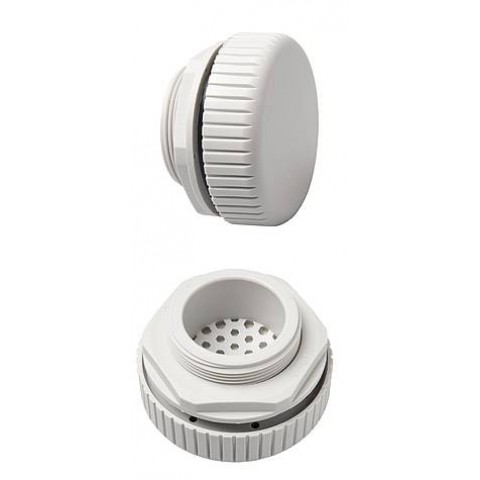

Yüksek derecede korumalı muhafazalardaki basınç farkları, iç ve dış sıcaklık değişikliklerinin bir sonucudur. Negatif basınç veya kısmi vakum durumunda, toz ve nem muhafazaya kapı contasından girebilir. Muhafaza içindeki hava soğuduğunda, nem muhafazadan kaçamayacağı için yoğuşma meydana gelebilir. Kurulumu kolay basınç dengeleme cihazı DA 284, IP66 koruma derecesinde (M12: IP67) basınç dengelemesi sağlar.Hafif bir aşırı basınçla bile, fişin içindeki su geçirmez membran, su ve kirin muhafazaya girmesini engellerken nemin kaçmasına izin verir.
| Montaj | dişli M40 x 1.5 veya M12 x 1.5 somunlu |
|---|---|
| dönme momenti | M40: 5Nm, M12: 0.5Nm |
| Muhafazadaki derinlik | M40: yaklaşık. 16mm, M12: yaklaşık. 8mm |
| Sızdırmazlık | sızdırmazlık contası NBR |
| filtre | su geçirmez membran |
| boyutlar | M40: Ø 60 x 37 mm, M12: Ø 17 x 17,5 mm |
| Montaj konumu | değişken |
| Not | Malzeme RoHS3 uyarınca değerleri sınırlamak için yapışır |
Montaj: M40 ebat için muhafaza duvarında
Ø 40,5 +0,5 mm kesme yapın ve M12 ebat için Ø 12 +0,2 mm ve basınç dengeleme cihazını somunlu monte edin. Lütfen sızdırmazlık contasının muhafazanın dış yan paneline yerleştirildiğinden emin olun. Optimum basınç dengelemesi için, muhafazanın üst tarafına doğru zıt taraflarda iki cihaz kullanmanızı öneririz.
| Sanat.Hayır. | Konu | Malzeme | Koruma türü | Çalışma / Depolama sıcaklığı | 1 paketleme ünitesi | Yaklaşık ağırlık.) | Onaylar | |
|---|---|---|---|---|---|---|---|---|
| 28400,0-00 | M40 x 1,5 | plastik, açık gri | IP66 (EN 60529) / IPX9K (EN 40050-9) | -35 ila + 70 ° C (-31 ila + 158 ° F) | 2 parça | 90 g (45 g / parça) | - | EAC |
| 28400,0-01 | M40 x 1,5 | plastik, açık gri | IP66 (EN 60529) / IPX9K (EN 40050-9) | -35 ila + 70 ° C (-31 ila + 158 ° F) | 1 parça | 45g | - | EAC |
| 28400,0-04 | M40 x 1,5 | plastik, açık gri | IP66 (EN 60529) / IPX9K (EN 40050-9) | -35 ila + 70 ° C (-31 ila + 158 ° F) | 100 parça | 4,5 kg (45 g / parça) | - | EAC |
| 28405,0-00 | M40 x 1,5 | UL94 V-0'a göre plastik, açık gri; UL746C'ye (f1) göre hava koşullarına ve UV ışınlarına dayanıklı | IP66 (EN 60529) / | -45 ila + 70 ° C (-49 ila + 158 ° F) | 2 parça | 120g (60 g / adet) | UL Dosya No. E234324 | EAC |
28406,0-00
| M12 x 1,5 | UL94 V-0'a göre plastik, açık gri; UL746C'ye (f1) göre hava koşullarına ve UV ışınlarına dayanıklı | IP67 (EN 60529) / IPX9K (EN 40050-9) | -40 ila + 70 ° C (-40 ila + 158 ° F) | 2 parça | 4g (2 g / parça) | UL Dosya No. E234324 | EAC |
1 basınç farkı min. 70 mbar
