- Geniş ayar aralığı
- Küçük histerezis
- Durum göstergesi (LED)
- Değiştirme kontağı
- Klips sabitleme

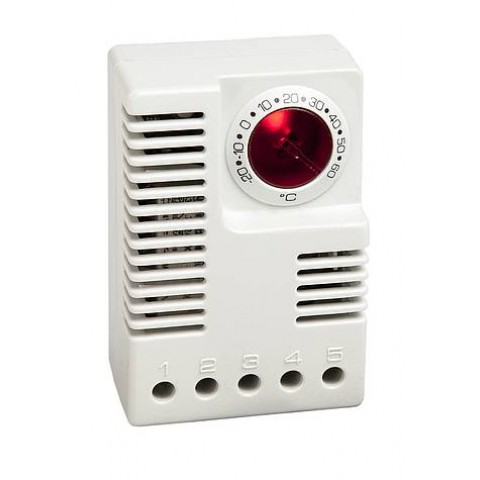

Elektronik termostat, ısıtma ve soğutma ekipmanlarını, filtre fanlarını veya sinyal cihazlarını kontrol etmek için kullanılır. Termostat çevredeki havayı kaydeder ve değiştirme kontağı olan röle ile hem endüktif hem de dirençli yükleri değiştirebilir. NC kapatıldığında ayar düğmesine entegre edilmiş LED yanar. (örn. bağlı bir ısıtıcı çalışırken).
| Anahtar sıcaklık farkı | + 20 ° C'de (+ 68 ° F) 4K (± 1K tolerans) |
|---|---|
| Sensör elemanı | NTC |
| Reaksiyon süresi | yak. 5 saniye |
| İletişim Türü | değiştirme kontağı (röle) |
| Hizmet ömrü | > 50.000 döngü |
| Maks. anahtarlama kapasitesi (röle çıkışı) | 240VAC / 120VAC, 24VDC'de 8 (1.6) A DC 100W |
| Maks. ani akım | 10 saniye AC 16A. |
| Optik gösterge | LED |
| Bağ | 5 kutuplu terminal, sıkma torku 0,5Nm maks .: sert / çok telli 1 tel 2.5mm² (AWG 14) |
| Montaj | 35mm DIN rayı için klips, EN 60715 |
| kasa | UL 94V-0 uyarınca plastik, açık gri |
| boyutlar | 64,5 x 42 x 38 mm |
| Ağırlık | yak. 70g |
| Montaj konumu | dikey |
| Çalışma / Depolama sıcaklığı | -40 ila + 85 ° C (-40 ila + 185 ° F) |
| Çalışma / Depolama nemi | mak. % 90 Bağıl Nem (yoğuşmasız) |
| Koruma türü | IP20 |
Nd Çok telli kablolarla bağlanırken, kablo ucu yüksükleri kullanılmalıdır.
| Sanat. Hayır. | Çalışma gerilimi | Ayar aralığı | Onaylar | ||
|---|---|---|---|---|---|
| 01.131,0-00 | 230VAC, 50 / 60Hz | -20 ila + 60 ° C | VDE | UL Dosya No. E164102 | EAC |
| 01.131,9-00 | 120VAC, 50 / 60Hz | -4 ila + 140 ° F | - | UL Dosya No. E164102 | EAC |
