- Bir muhafazada NO ve NC
- Ayrı ayarlanabilir sıcaklıklar
- Yüksek anahtarlama kapasitesi
- Terminallere kolayca eriÅŸilebilir
- Klips sabitleme

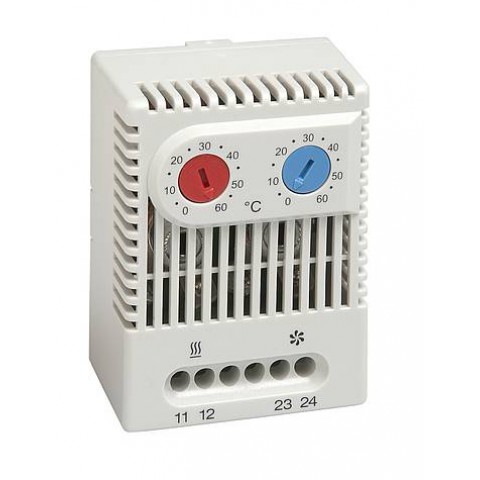

Bir muhafazada iki termostat: Isıtıcıları düzenlemek için
termostat (kontak kesici, normalde kapalı) . Sıcaklık yükseldiğinde kontak açılır.
Sıcaklık sınırı aşıldığında filtre fanlarını ve ısı eşanjörlerini ayarlamak veya sinyal cihazlarını değiştirmek için termostat (normalde açık kontaktör). Sıcaklık yükseldiğinde kontak kapanır.
Isıtıcılar ve soğutma ekipmanı, normal değiştirme kontaklarının aksine bir sıcaklık dengelemesi ile birbirinden bağımsız olarak değiştirilebilir.
| Anahtar sıcaklık farkı | 7K (± 4K tolerans) |
|---|---|
| Sensör elemanı | termostatik bimetal |
| İletişim Türü | hızlı eylem kişisi |
| Hizmet ömrü | > 100.000 döngü |
| Maks. anahtarlama kapasitesi | 250VAC, 10 (2) A / 120VAC, 15 (2) 24VDC ila 72VDC'de bir DC 30W |
| Maks. ani akım | 10 saniye AC 16A. |
| Bağ | 4 kutuplu terminal, sıkma torku 0,5Nm maks .: sert tel 2,5mm² (AWG 14) çok telli 1 1,5mm² (AWG 16) |
| Montaj | 35mm DIN rayı için klips, EN 60715 |
| kasa | UL94 V-0'a göre plastik. açık gri |
| boyutlar | 67 x 50 x 46 mm |
| Ağırlık | yak. 90g |
| Montaj konumu | deÄŸiÅŸken |
| Çalışma / Depolama sıcaklığı | -45 ila + 80 ° C (-49 ila + 176 ° F) |
| Çalışma / Depolama nemi | mak. % 90 Bağıl Nem (yoğuşmasız) |
| Koruma türü | IP20 |
| Onaylar | VDE, UL Dosya No. E164102, CSA, EAC |
Nd Çok telli kablolarla bağlanırken , kablo ucu yüksükleri kullanılmalıdır.
Önemli not: Regülatörün temas sistemi çevresel etkilere maruz kalır, bu nedenle temas direnci değişebilir. Bu, kontaklarda voltaj düşüşüne ve / veya kendi kendine ısınmaya neden olabilir.
| Sanat. Hayır. | Ayar aralığı | Ayar aralığı | ||
|---|---|---|---|---|
| 01.172,0-00 | Kontak kesici (NC) | 0 ila + 60 ° C | İletişim kurucu (NO) | 0 ila + 60 ° C |
| 01.172,0-01 | Kontak kesici (NC) | +32 ila + 140 ° F | İletişim kurucu (NO) | +32 ila + 140 ° F |
| 01.175,0-00 | Kontak kesici (NC) | -10 ila + 50 ° C | İletişim kurucu (NO) | +20 ila + 80 ° C |
| 01.175,0-01 | Kontak kesici (NC) | +14 ila + 122 ° F | İletişim kurucu (NO) | +68 ila + 176 ° F |
| 01176.0-00² | İletişim kurucu (NO) | 0 ila + 60 ° C | İletişim kurucu (NO) | 0 ila + 60 ° C |
| 01176.0-01² | İletişim kurucu (NO) | +32 ila + 140 ° F | İletişim kurucu (NO) | +32 ila + 140 ° F |
² Isı eşanjörlerini ve fanları (örn. LE 019) düzenlemek ve elektronik muhafazaların iç sıcaklığını izlemek için alarm kontağı olarak.
