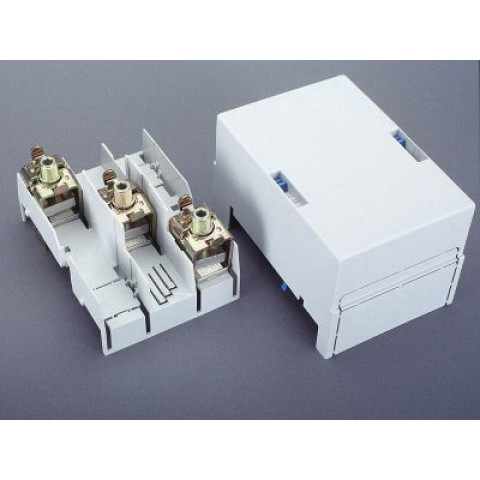

BAÄžLANTI KLEMENS PLAKASI, 3 KUTUPLU (01753)

Markalar Wohner
Ürün Kodu: W01753
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):550 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:800 A
anma tepe dayanım akımı I pk max .:63,1 kA
Mekanik Veri
G x Y x D:135 x 200 x 118
ağırlık:144,7 kg / 100
kutuplar:3 kutuplu
baralar için:20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

LAM. Cu, 3 x 20 x 1'den 10 x 32 x 1'e

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e göre,
sünme direnci CTI 200,
halojensiz
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e göre,
sünme direnci CTI 200,
halojensiz

Terminaller: galvanizli çelik, kromlu vida: altıgen soket vida, galvanizli, kromlu, baskı parçası pirinç, nikel kaplama

versiyon

Parça no. 01 199 95-185mm² yuvarlak iletkenler için baÄŸlantı klemensi
SipariÅŸ no. 01 754 150-300mm² yuvarlak iletkenler için baÄŸlantı klemens plakası
