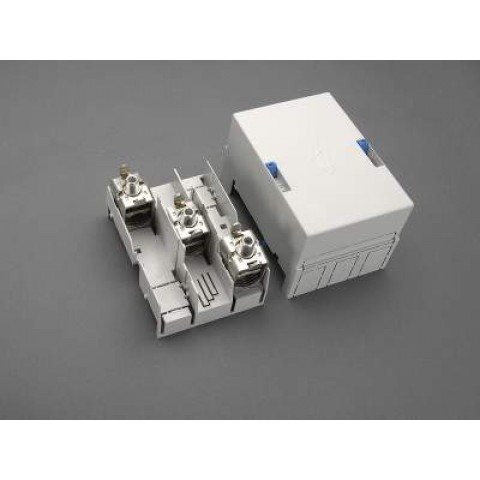

BAĞLANTI KLEMENS PLAKASI, 3 KUTUPLU (01754)

Markalar Wohner
Ürün Kodu: W01754
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):500 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:560 A
anma tepe dayanım akımı I pk max .:63,1 kA
Mekanik Veri
G x Y x D:135 x 200 x 118
ağırlık:165,7 kg / 100
kutuplar:3 kutuplu
baralar için:20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

acc. IEC / EN'ye göre:
Cu 95 - 300 mm² çok telli yuvarlak kablolar ve çok telli sektörel kablolar ile esnek kablolar (doğrudan)
Al 120 - 300 mm² çok telli yuvarlak kablolar ve çok telli sektörel kablolar
Al 120 - 240 mm² katı sektörler için kablolar

UL / CSA'ya:
Cu 95-300 mm² / AWG 3/0 - MCM 600

Alüminyum kablolar için uygundur.
Alüminyum kablolarla yapılan bağlantılar bakım gerektirmez.

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 200,
halojensiz
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 200,
halojensiz

Terminaller: galvanizli çelik, kromlu vida: altıgen soket vida, galvanizli, kromlu, baskı parçası pirinç, nikel kaplama

versiyon

Parça no. 01 199 95-185mm² yuvarlak iletkenler için bağlantı klemensi
Sipariş no. 01 753 Yassı iletkenler için bağlantı klemensi 32x20
