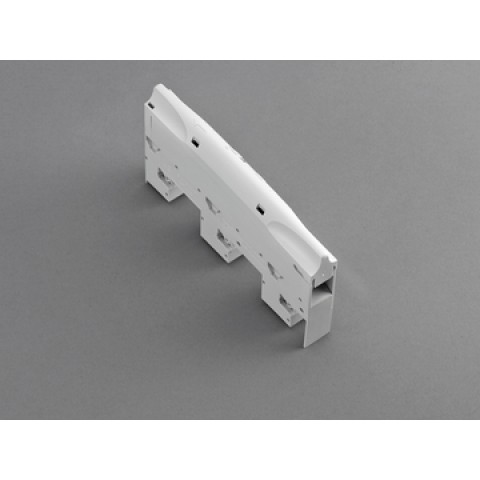

Ayrıntılar IEC |
Standartlar |
IEC 61439-1: 2011 IEC 60999-1: 1999 IEC 60999-2: 2003 GB / T 7251.1 |
Elektriksel veriler IEC |
Anma akımı (IEC): | 63 A |
anma gerilimi (IEC) AC: | 690 V |
nominal izolasyon gerilimi U i AC: | 800 V |
| |
Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
anma kısa süreli dayanım akımı I cw (0,5 s) maks .: | 3 kA |
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
mak. izin verilen voltaj (IEC) AC: | 800 V |
mak. izin verilen voltaj (IEC) DC: | 800 V |
akım kapasitesi (IEC) maks .: | 80 A |
anma tepe dayanım akımı I pk max .: | 10 kA |
Ayrıntılar UL |
Standartlar |
UL 508 |
> 250V UL besleyici devreleri için |
Elektriksel veriler UL |
anma akımı (UL): | 48 A |
anma gerilimi (UL) AC: | 600 V |
SCCR korumasız maks .: | 5 kA |
| 600 V AC'de 3 döngü (OPD olmadan) |
SCCR korumalı maks .: | 50 kA |
| 50 kA / sigorta Sınıf J 60 A @ 600 V AC |
SCCR: | 35 kA / herhangi bir DIVQ / 480 V AC'de 7 60 A |
Mekanik Veri |
G x Y x D: | 20 x 160 x 91 |
ağırlık: | 16 kg / 100 |
kutuplar: | 3 kutuplu |
baralar için: | 12 x 5, 10 |
Terminal noktaları
IEC göre potansiyel müşteri için:
Cu 1.5 - 16mm²
katı veya esnek, esnek doğrudan veya tel uç halka ile yuvarlak iletkenlere
UL göre potansiyel müşteri için:
Cu AWG 16-6
B sınıfı (UL486E)
Malzeme özellikleri |
Ana gövde: | sıcaklık kararlılığı 125 ° C, kendiliğinden söner. UL 94'e göre, sünme direnci CTI 600, halojensiz |
Üstesinden gelmek: | sıcaklık kararlılığı 125 ° C, kendiliğinden söner. UL 94'e göre, sünme direnci CTI 600, halojensiz |
