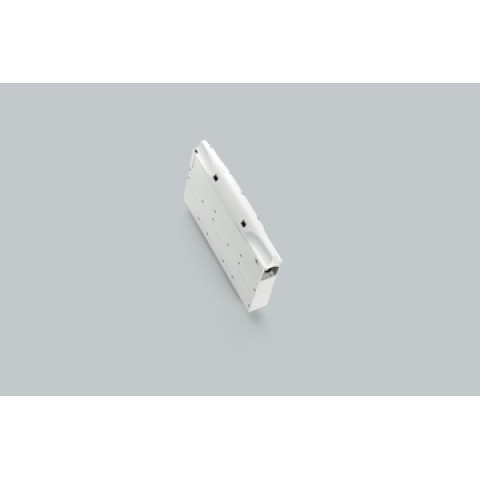

| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1 |
| Elektriksel veriler IEC |
| Anma akımı (IEC): | 63 A |
| anma gerilimi (IEC) AC: | 690 V |
| nominal izolasyon gerilimi U i AC: | 800 V |
| |
| Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç kaybı 2,9 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 4.6 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
| mak. izin verilen voltaj (IEC) AC: | 800 V |
| mak. izin verilen voltaj (IEC) DC: | 800 V |
| akım kapasitesi (IEC) maks .: | 80 A |
| anma tepe dayanım akımı I pk max .: | 10 kA |
| Ayrıntılar UL |
| Standartlar |
| UL 508 |
| > 250V UL besleyici devreleri için |
| Elektriksel veriler UL |
| anma akımı (UL): | 48 A |
| anma gerilimi (UL) AC: | 600 V |
| SCCR korumasız maks .: | 6 kA |
| 600 V AC'de 3 döngü (OPD olmadan) |
| SCCR korumalı maks .: | 50 kA |
| sigorta JDDZ Sınıf J 60 A @ 600 V AC |
| Mekanik Veri |
| G x Y x D: | 22,5 x 160 x 115 |
| ağırlık: | 21,5 kg / 100 |
| kutuplar: | 3 kutuplu |
Terminal noktaları
IEC başına uçlar için:
1,5 - 16 mm² yuvarlak telli ve tel uçlu yüksük olmadan ince telli
1,5 - 16 mm² tel uçlu yüksük ile ince telli *
1,5 - 10 mm² tel uçlu yüksük ile ince telli
1,5 - 10 mm² yuvarlak katı
* Öneri : 16 mm² Tel uçlu yüksükler için Rittal sıkma penseleri ile kıvrılmıştır WM-Crimp, Weidmüller sıkma aleti PZ 16 veya Phoenix Contact sıkma penseleri
UL başına kurşunlar için Crimpfox 25R :
Cu AWG
14-6 Sınıf B (UL486E)
| Malzeme özellikleri |
| Ana gövde: | sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz |
