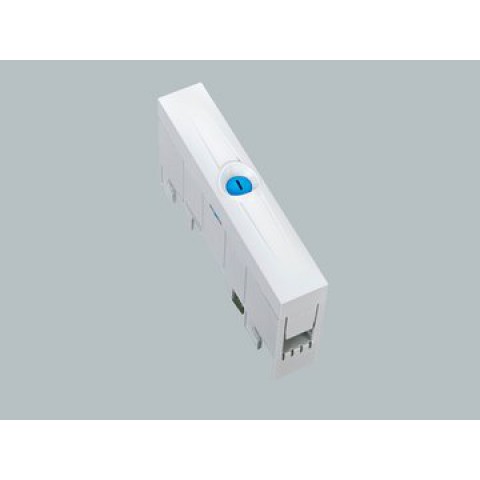

BAĞLANTI MODÜLÜ N (01364)

Markalar Wohner
Ürün Kodu: W01364
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.
anma kısa süreli dayanım akımı I cw (1,0 s) maks .:3,5 kA

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
anma tepe dayanım akımı I pk max .:35,1 kA
Mekanik Veri
G x Y x D:30 x 160 x 80
ağırlık:21,5 kg / 100
baralar için:12 x 5, 10

Terminal noktaları

35-120 mm² / AWG 6 - MCM 250
esnek kablolar, doÄŸrudan veya tel uçlu yüksüklü, çok
telli yuvarlak kablolar,
lam. Cu 12x4 - 15.5x10

(kablo ucu yüksük kullanıldığında maksimum kesitli esnek kablolar sığmayabilir)

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e,
kayma direnci CTI 200
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e,
kayma direnci CTI 200
