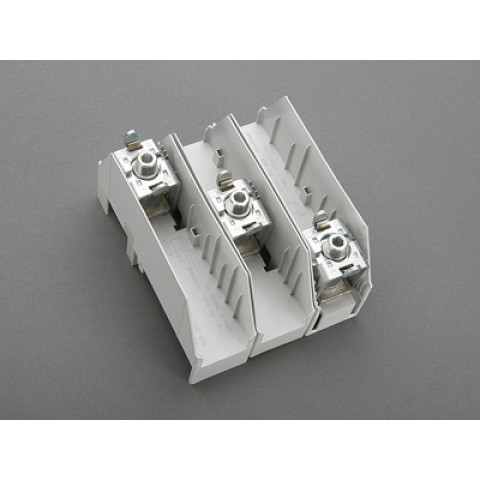

BAÄžLANTI SETI, 3 KUTUPLU, KAPAKSIZ (01538)
BAÄžLANTI SETI, 3 KUTUPLU, KAPAKSIZ (01538)

BAÄžLANTI SETI, 3 KUTUPLU, KAPAKSIZ (01538)

Markalar Wohner
Ürün Kodu: W01538
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):550 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:800 A
anma tepe dayanım akımı I pk max .:67,4 kA
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):800 A
anma gerilimi (UL) AC:600 V
SCCR korumasız maks .:25 kA
600 V AC'de 3 döngü (OPD olmadan)
SCCR korumalı maks .:200 kA
sigorta JDDZ Sınıf J 600 A @ 600 V AC
SCCR:65 kA / devre kesici DIVQ 800A @ 480 V AC
Mekanik Veri
G x Y x D:153 x 184 x 115
ağırlık:132,5 kg / 100
kutuplar:3 kutuplu
baralar için:20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

LAM. Cu, 3 x 20 x 1'den 10 x 32 x 1'e

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e,
kayma direnci CTI 200
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliÄŸinden söner. UL 94'e,
kayma direnci CTI 200

Terminaller: galvanizli çelik, kromlu
vida: altıgen soket vida, galvanizli, kromlu,
baskı parçası: pirinç, nikel kaplama

versiyon

Parça no. 120-300mm² yuvarlak iletkenler için 01 537
