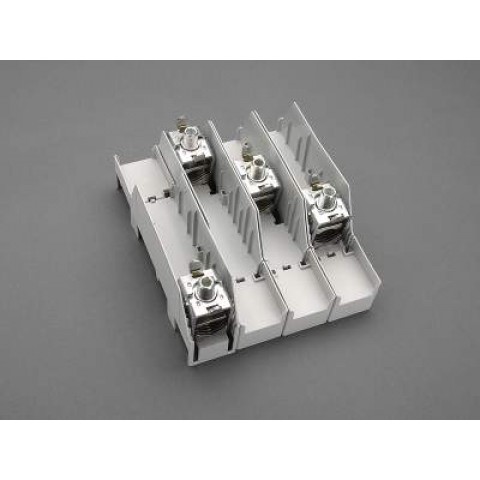

BAĞLANTI SETI, 4 KUTUPLU, KAPAKSIZ (01147)

Markalar Wohner

Ürün Kodu: W01147

Açıklama

Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011 IEC 60999-1: 1999 IEC 60999-2: 2003 GB / T 7251.1

Elektriksel veriler IEC
Anma akımı (IEC):	500 A
anma gerilimi (IEC) AC:	690 V


Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:	1000 V
mak. izin verilen voltaj (IEC) DC:	1500 V

akım kapasitesi (IEC) maks .:

560 A

anma tepe dayanım akımı I _pk max .:

50,3 kA

Ayrıntılar UL
Standartlar
UL 508

> 250V UL besleyici devreleri için

Elektriksel veriler UL
anma akımı (UL):	420 A
anma gerilimi (UL) AC:	600 V

SCCR korumasız maks .:	22 kA
	600 V AC'de 3 döngü (OPD olmadan)
SCCR korumalı maks .:	200 kA
	sigorta JDDZ Sınıf J 600 A @ 600 V AC

SCCR:

100 kA / sigorta Sınıf L 1200 A @ 600 V AC
200 kA / sigorta Sınıf J 600A @ 600 V AC
200 kA / sigorta Sınıf L 800 A @ 600 V AC

Mekanik Veri
G x Y x D:	204 x 224 x 115
ağırlık:	210 kg / 100
kutuplar:	4-polig
baralar için:	20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

acc. IEC / EN'ye göre:
Cu 95 - 300 mm² çok telli yuvarlak kablolar ve çok telli sektörel kablolar ile esnek kablolar (doğrudan)
Al 120 - 300 mm² çok telli yuvarlak kablolar ve çok telli sektörel kablolar
Al 120 - 240 mm² katı sektörler için kablolar

. UL / CSA'ya:
Cu 95-300 mm² / AWG 3/0 - MCM 600

Malzeme özellikleri
Ana gövde:	sıcaklık kararlılığı 125 ° C, kendiliğinden söner. UL 94'e, kayma direnci CTI 200
Örtmek:	sıcaklık kararlılığı 125 ° C, kendiliğinden söner. UL 94'e, kayma direnci CTI 200

Terminaller: galvanizli çelik, kromlu vida: altıgen soket vida, galvanizli, kromlu, baskı parçası pirinç, nikel kaplama

versiyon

Parça no. 01162 düz iletkenler için 32x20
