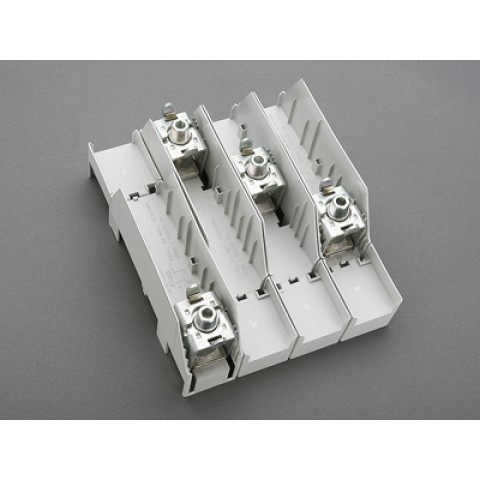

BAĞLANTI SETI, 4 KUTUPLU, KAPAKSIZ (01162)

Markalar Wohner
Ürün Kodu: W01162
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektriksel veriler IEC
Anma akımı (IEC):550 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:800 A
anma tepe dayanım akımı I pk max .:50,3 kA
Elektriksel veriler UL
anma akımı (UL):800 A
Mekanik Veri
G x Y x D:204 x 244 x 115
ağırlık:180 kg / 100
kutuplar:4-polig
baralar için:20, 25, 30 x 5, 10 ve kesit baralar

Terminal noktaları

LAM. Cu, 3 x 20 x 1'den 10 x 32 x 1'e

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e,
kayma direnci CTI 200
Örtmek:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e,
kayma direnci CTI 200

Terminaller: galvanizli çelik, kromlu vida: altıgen soket vida, galvanizli, kromlu, baskı parçası pirinç, nikel kaplama

versiyon

Parça no. 01 147 120-300mm² yuvarlak iletkenler için
