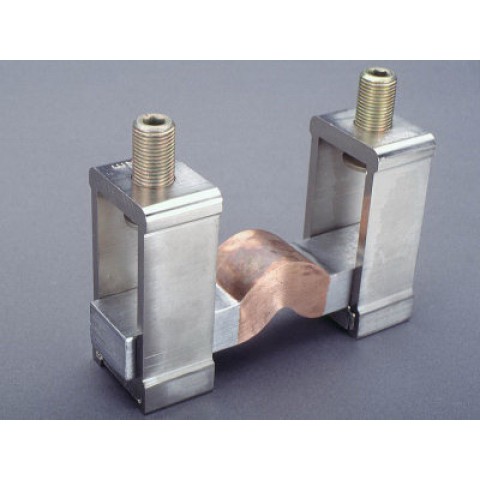

BAĞLANTI SETI 1600 A (3 KUTUPLU) (30322)

Markalar Wohner
Ürün Kodu: W30322
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 24,6 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 38,4 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:1600 A
Mekanik Veri
G x Y x D:150 x 45 x 105
ağırlık:536 kilo / 100
baralar için:çift ​​T bölümü

2 kelepçe vidası M12
sıkma torku 30Nm

izin verilen baranın yer değiştirmesi:2
sistemler arasında izin verilen boşluk:5 - 50 mm

Malzeme özellikleri

terminal gövdesi: pirinç
vidalar: altıgen soket vidalar M12, galvanizli, kromize
konektör: kaynaklı lamine bakır

Referans

T ve çift T kesitli baralar kelepçelenebilir, açı sapmaları ve bara ofseti telafi edilir, 3 kutuplu bağlantı için 1 ünite gereklidir.

versiyon

parça no. 30 473 esnek köşe bağlantısı için
