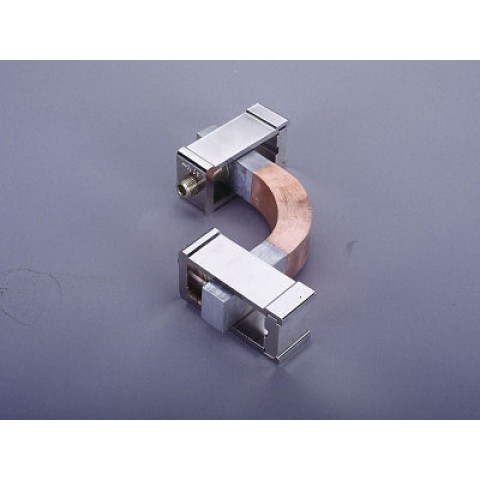

BAÄžLANTI SETI 1600 A (3 KUTUPLU) (30473)

Markalar Wohner
Ürün Kodu: W30473
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 27,3 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 42,7 W olacaktır.)

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:1600 A
Mekanik Veri
G x Y x D:220 x 45 x 220
ağırlık:638 kg / 100
baralar için:çift ​​T bölümü

2 kelepçe vidası M12
sıkma torku 30Nm

Malzeme özellikleri

terminal gövdesi: pirinç
vidalar: altıgen soket vidalar M12, galvanizli, kromize
konektör: kaynaklı lamine bakır

Referans

T ve çift T kesitli baralar kelepçelenebilir, açı sapmaları ve bara ofseti telafi edilir, 3 kutuplu bağlantı için 1 ünite (3 set) gereklidir.
