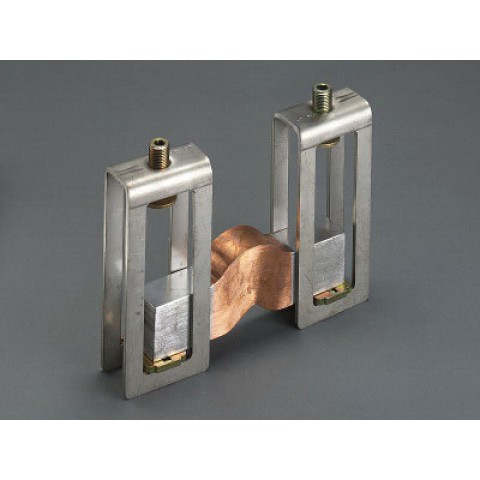

BAĞLANTI SETI 2500 A (3 KUTUPLU) (01295)

Markalar Wohner
Ürün Kodu: W01295
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 36 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 56,2 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:2500 A
anma tepe dayanım akımı I pk max .:91,7 kA
Mekanik Veri
G x Y x D:200 x 45 x 173
ağırlık:940 kg / 100
baralar için:üçlü-T bölümü

2 kelepçe vidası M12

izin verilen baranın yer değiştirmesi:2
sistemler arasında izin verilen boşluk:5 - 50 mm

Referans

Üçlü-T kesitli baralar kelepçelenebilir, açı sapmaları ve bara ofseti telafi edilir, 3 kutuplu bağlantı için 1 ünite gerekir.
