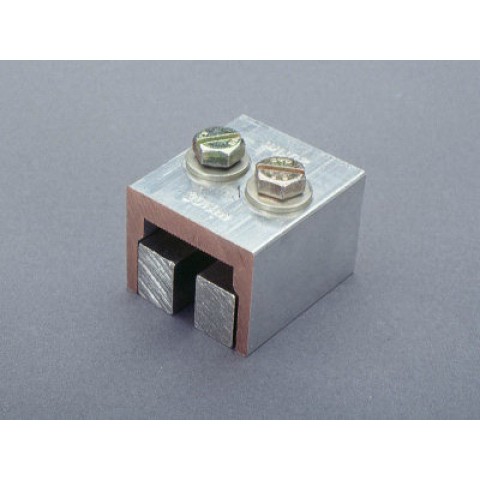

BARA BAÄžLANTI TERMINALI 1600 A (01827)

Markalar Wohner
Ürün Kodu: W01827
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 2,2 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 3,5 W olacaktır.)

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:1600 A
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):1400 A
SCCR:30 kA
Mekanik Veri
G x Y x D:50 x 44 x 43
ağırlık:49,4 kg / 100
baralar için:çift ​​T bölümü

2 kelepçe vida M8
sıkma torku 20Nm

izin verilen baranın yer değiştirmesi:2
sistemler arasında izin verilen boşluk:9-20 mm
Malzeme özellikleri
Vidalar:Altıgen vida M8, düzlükler boyunca uzunluk 13
Terminal gövdesi:Cu-ETP R300 (EN 13601), kalaylı

Terminal gövdesi: Cu kesit, nikel kaplama, sistem ayrımını köprülemek için, vidalar: M8 delikli altıgen vidalar, galvanizli, kromlu

Referans

Maks. izin verilen bara ofseti 2 mm, 3 kutuplu baÄŸlantı için 3 ünite gereklidir.
