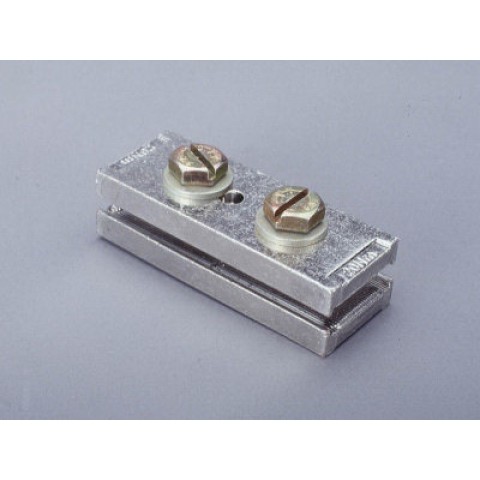

| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
GB / T 7251.1 |
| Elektriksel veriler IEC |
| anma gerilimi (IEC) AC: | 690 V |
| |
| Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç dağılımı 0,8 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 1,3 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
| mak. izin verilen voltaj (IEC) AC: | 1000 V |
| mak. izin verilen voltaj (IEC) DC: | 1500 V |
| akım kapasitesi (IEC) maks .: | 630 A |
| anma tepe dayanım akımı I pk max .: | 56,3 kA |
| Ayrıntılar UL |
| Standartlar |
| UL 508 |
| > 250V UL besleyici devreleri için |
| Elektriksel veriler UL |
| anma akımı (UL): | 756 A |
| Mekanik Veri |
| G x Y x D: | 95 x 37 x 25 |
| ağırlık: | 54,4 kg / 100 |
| baralar için: | 20, 25, 30 x 5, 10 |
2 kelepçe vidası M10
sıkma torku 20Nm
| izin verilen baranın yer değiştirmesi: | 5 |
| sistemler arasında izin verilen boşluk: | 50-60 mm |
| Malzeme özellikleri |
| Vidalar: | Altıgen vida M10, yassı uzunluk 17 |
| Terminal gövdesi: | Cu-ETP R300 (EN 13601), kalaylı |
Terminal gövdesi: Cu kesit, nikel kaplama, sistem ayrımını köprülemek için, vidalar: M10 delikli altıgen vidalar, galvanizli, kromlu
Referans
Maks. izin verilen bara ofseti 5mm, 3 kutuplu bağlantı için 3 ünite gereklidir.
