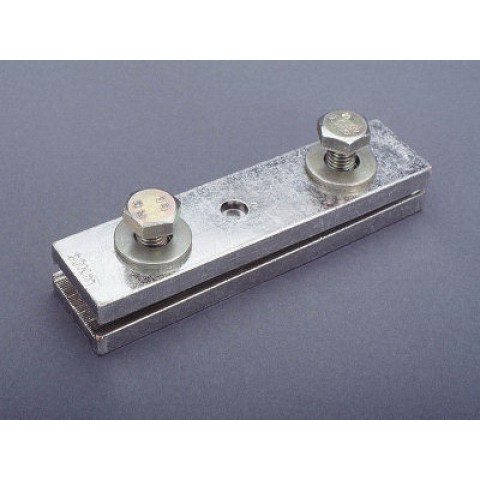

BARA BAĞLANTI TERMINALI 630 A (01886)

Markalar Wohner
Ürün Kodu: W01886
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 1,3 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 2 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:630 A
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma akımı (UL):756 A
SCCR:25 kA
Mekanik Veri
G x Y x D:150 x 37 x 25
ağırlık:86,6 kg / 100
baralar için:20, 25, 30 x 5, 10

2 kelepçe vidası M12
sıkma torku 30Nm

izin verilen baranın yer değiştirmesi:5
sistemler arasında izin verilen boşluk:100-110 mm
Malzeme özellikleri
Vidalar:Altıgen vida M12, düzlükler boyunca uzunluk 19
Terminal gövdesi:Cu-ETP R300 (EN 13601), kalaylı

Terminal gövdesi: Cu kesit, nikel kaplama, sistem ayrımını köprülemek için, vidalar: M12 delikli altıgen vidalar, galvanizli, kromlu

Referans

Maks. izin verilen bara ofseti 5mm, 3 kutuplu bağlantı için 3 ünite gereklidir.
