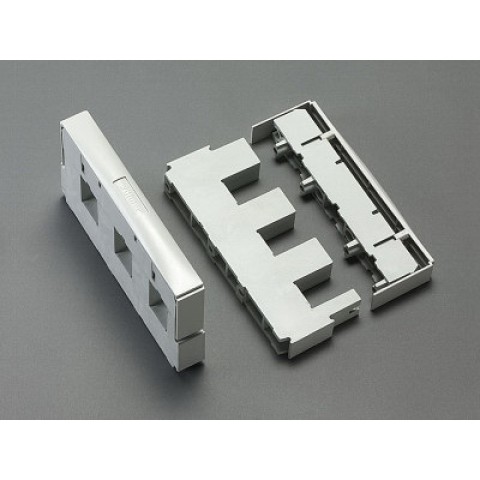

BARA DESTEĞI (01231)

Markalar Wohner
Ürün Kodu: W01231
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
nominal frekans (IEC):50/60 Hz
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :8 kV
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) DC:1500 V
anma tepe dayanım akımı I pk max .:91 kA

kısa devre kapasitesi IEC / EN:
Ipk maks. = 91 kA (bara TT 720mm², 500 mm mesafede 2 bara desteği) 3 kutuplu sistem (IEC)
için hesaplamaya git



Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma gerilimi (UL) AC:600 V
nominal frekans (UL):50/60 Hz
SCCR korumasız maks .:30 kA
600 V AC'de 3 döngü (OPD olmadan)
SCCR korumalı maks .:200 kA
indirmelere bakın
Mekanik Veri
G x Y x D:25 x 200 x 123
ağırlık:Ağırlık: 59,1 kg / 100
kutuplar:3 kutuplu
baralar için:çift ​​T bölümü
Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz
Vidalar:vida +/- (PZ2), galvanizli, kromlu

Referans

Bara desteğinin vidaları için tork Md = 4Nm
