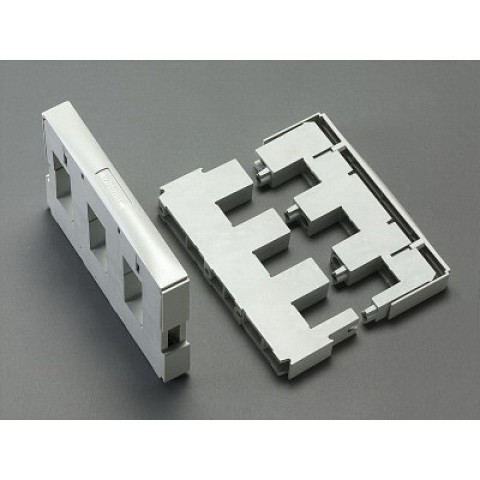

| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
GB / T 7251.1 |
| Elektriksel veriler IEC |
| anma gerilimi (IEC) AC: | 690 V |
| nominal frekans (IEC): | 50/60 Hz |
| nominal izolasyon gerilimi U i AC: | 1000 V |
| anma dalgalanma gerilimi U imp : | 8 kV |
| |
| Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
makalenin güç dağılımı:
Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.
(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
| mak. izin verilen voltaj (IEC) DC: | 1500 V |
| anma tepe dayanım akımı I pk max .: | 90 kA |
kısa devre kapasitesi IEC / EN:
Ipk maks. = 90 kA (500 mm mesafede 2 bara desteÄŸi) 3 kutuplu sistem (IEC)
için hesaplamaya git |
| Ayrıntılar UL |
| Standartlar |
| UL 508 |
| > 250V UL besleyici devreleri için |
| Elektriksel veriler UL |
| anma gerilimi (UL) AC: | 600 V |
| nominal frekans (UL): | 50/60 Hz |
| SCCR korumasız maks .: | 35 kA |
| 600 V AC'de 3 döngü (OPD olmadan) |
| SCCR korumalı maks .: | 200 kA |
| indirmelere bakın |
| Mekanik Veri |
| G x Y x D: | 25 x 200 x 153 |
| ağırlık: | 69,7 kg / 100 |
| kutuplar: | 3 kutuplu |
| baralar için: | üçlü-T bölümü |
| Malzeme özellikleri |
| Ana gövde: | sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz |
| Vidalar: | vida +/- (PZ2), galvanizli, kromlu |
Referans
Bara desteğinin vidaları için tork Md = 4Nm
