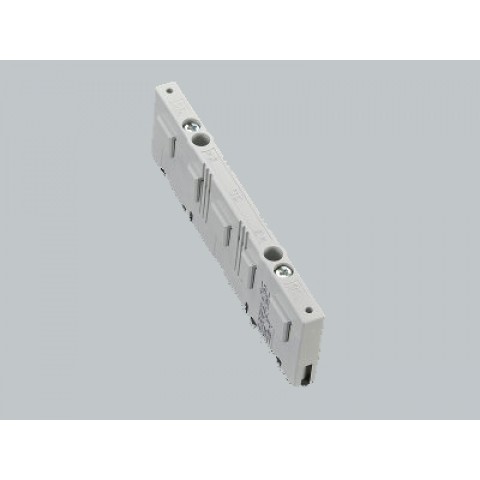

BARA DESTEĞI 3 FAZ + N + E, UÇ KAPAKLI (01272)

Markalar Wohner
Ürün Kodu: W01272
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
nominal frekans (IEC):50/60 Hz
nominal izolasyon gerilimi U i AC:800 V
anma dalgalanma gerilimi U imp :6 kV

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)

anma tepe dayanım akımı I pk max .:54 kA
kısa devre kapasitesi IEC / EN:
3 kutuplu: Ipk maks. = 54 kA (bara 12x10, 250 mm mesafeden 2 bara destekler)
hesaplama gidin  3-kutuplu sistem (IEC)

4- ve 5-kutuplu: Ipk = 32 kA (250 mm mesafeden 2 bara destekler)
hesaplama gidin  5 kutuplu sistem (IEC)
Ayrıntılar UL
Standartlar
UL 508
> 250V UL besleyici devreleri için
Elektriksel veriler UL
anma gerilimi (UL) AC:600 V
nominal frekans (UL):50/60 Hz
SCCR korumasız maks .:18 kA
600 V AC'de 3 döngü (OPD olmadan)
Mekanik Veri
G x Y x D:12,5 x 156 x 45
ağırlık:6,8 kg / 100
kutuplar:3 kutuplu
Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz
Vidalar:vida +/- (PZ2), galvanizli, kromlu

Referans

Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden.

Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm
