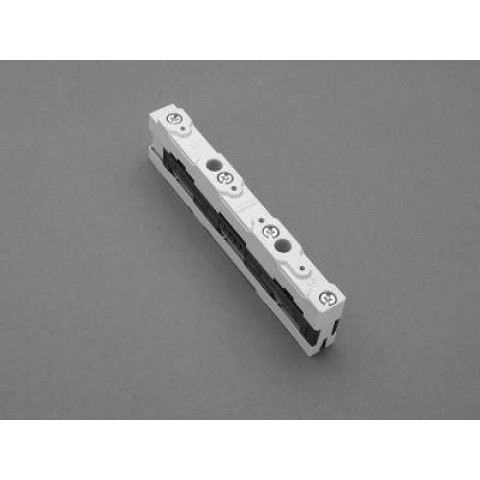

EVRENSEL BARA DESTEĞI (01495)

Markalar Wohner
Ürün Kodu: W01495
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
nominal frekans (IEC):50/60 Hz
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :8 kV
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.
anma kısa süreli dayanım akımı I cw (1,0 s) maks .:34,8 kA

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) DC:1500 V
anma tepe dayanım akımı I pk max .:73 kA
kısa devre kapasitesi IEC / EN:
Ipk maks. = 73kA (bara 30x10, 250mm mesafede 2 bara desteği) 3 kutuplu sistem
için hesaplamaya git  (IEC)
Mekanik Veri
G x Y x D:20 x 191 x 50
ağırlık:12,7 kg / 100
kutuplar:3 kutuplu
baralar için:12, 15, 20, 25, 30 x 5, 10
Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz
Vidalar:vida +/- (PZ2), galvanizli, kromlu

Referans

Bara desteğinin vidaları için tork Md = 4Nm
