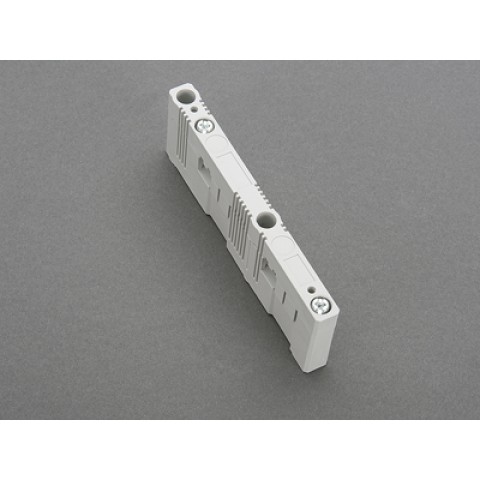

EVRENSEL BARA DESTEĞI (01602)

Markalar Wohner
Ürün Kodu: W01602
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
anma gerilimi (IEC) DC:1000 V
nominal izolasyon gerilimi U i AC:1000 V
nominal izolasyon gerilimi U i DC:1000 V
anma dalgalanma gerilimi U imp :6 kV
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) DC:1500 V
Kısa devre dayanım kapasitesi:
39,8kA - 255ms'ye kadar Icw - DC bara destek ayırma 250 mm (20 x 10 mm bara)
45.7kA - 255ms'ye kadar Icw - DC bara destek ayırma 400mm (30 x 10mm bara)
Mekanik Veri
G x Y x D:13 x 136 x 45
ağırlık:8,3 kg / 100
kutuplar:2-kutuplu
baralar için:12, 20, 30 x 5, 10
Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
kendiliğinden söner. UL 94'e göre,
sünme direnci CTI 600,
halojensiz
Vidalar:vida +/- (PZ2), galvanizli, kromlu
