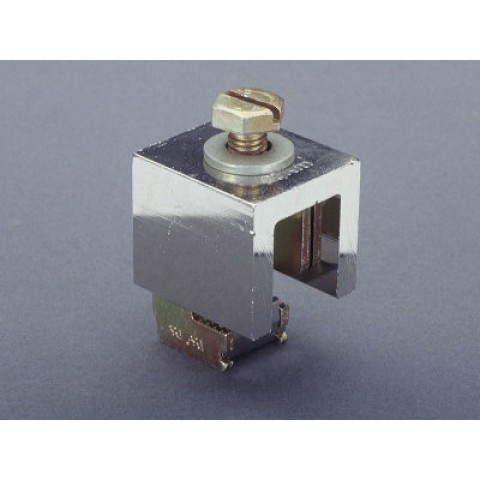

KLIPSLI VIDALI BAĞLANTI, KABLO PABUÇLARI IÇIN (01047)

Markalar Wohner
Ürün Kodu: W01047
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0,3 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0,5 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:630 A
anma tepe dayanım akımı I pk max .:59,7 kA
Mekanik Veri
G x Y x D:38 x 42 x 47
ağırlık:36,2 kg / 100
baralar için:12, 15, 20, 25, 30 x 10 ve kesit baralar

Vida M10, 10mm mevcut uzunluk

Malzeme özellikleri
Bağlantı vidaları:Altıgen vida M10, yassı uzunluk 17
Terminal gövdesi:çelik, galvanizli ve kromlu

Terminal gövdesi: nikel kaplama Cu profil
vidası: yarıklı altıgen vida, galvanizli, kromlu

versiyon

Parça no. 5mm kalınlığında baralar için 01749
