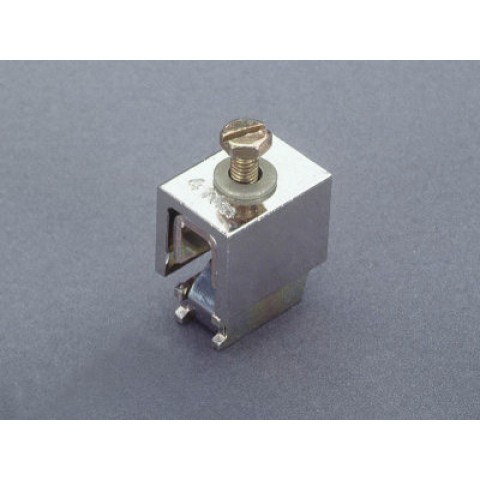

KLIPSLI VIDALI BAĞLANTI, KABLO PABUÇLARI IÇIN (01512)
KLIPSLI VIDALI BAĞLANTI, KABLO PABUÇLARI IÇIN (01512)

KLIPSLI VIDALI BAĞLANTI, KABLO PABUÇLARI IÇIN (01512)

Markalar Wohner
Ürün Kodu: W01512
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektriksel veriler IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı kurulum koşullarına bağlıdır.

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 0,3 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 0,5 W olacaktır.)

Tamamlayıcı veriler IEC

AÅŸağıdaki deÄŸerler belirli koÅŸullar altında yapılan testlerle doÄŸrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koÅŸulları isteyin.

mak. izin verilen voltaj (IEC) AC:1000 V
mak. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:360 A
anma tepe dayanım akımı I pk max .:25,6 kA
Mekanik Veri
G x Y x D:18 x 24 x 25
ağırlık:5 kg / 100
baralar için:düz baralar 10 mm

Vida M5, 8mm kullanılabilir uzunluk

Malzeme özellikleri
Bağlantı vidaları:vida +/- (PZ2), galvanizli, kromlu
Terminal gövdesi:çelik, galvanizli ve kromlu

Terminal gövdesi: nikel kaplama Cu profil
vidası: yarıklı altıgen vida, galvanizli, kromlu

versiyon

Parça no. 5mm kalınlığında baralar için 01747
