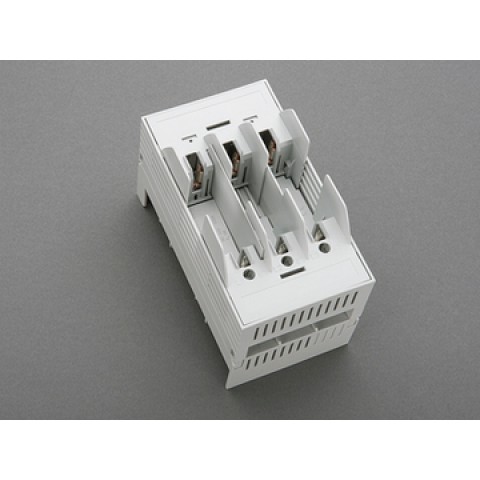

NH BARA MONTELI SIGORTA TABANI, 125 A, BAĞLANTI ÜST / ALT (03316)

Markalar Wohner

Ürün Kodu: W03316

Açıklama

sigorta bağlantısının izin verilen güç dağılımı:	9 W
boyut:	NH 000

Ayrıntılar IEC
Standartlar
IEC 60269-1: 2006 + A1: 2009 + A2: 2014 IEC 60269-2: 2013 GB / T 13539.2

Elektriksel veriler IEC
Anma akımı (IEC):	125 A
anma gerilimi (IEC) AC:	690 V

anma gerilimi (IEC) DC:

440 V

anma dalgalanma gerilimi U _imp :

6 kV

sigortalarla korunduğunda kısa devre gücü:

50 kA

makalenin güç dağılımı:

Nominal akımın% 80'i tipik yükte güç kaybı 6,7 W ile sonuçlanır.

(Nominal akım ile çalışma için güç kaybı 10.4 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.

mak. izin verilen voltaj (IEC) AC:	800 V
mak. izin verilen voltaj (IEC) DC:	800 V

Mekanik Veri
ağırlık:	70,3 kg / 100
kutuplar:	3 kutuplu
baralar için:	12 x 5, 10

Terminal noktaları

Kutu terminali:
2,5 - 50 mm² esnek kablolar,
1,5 - 50 mm² tel uçlu yüksüklü esnek kablolar
1,5 - 10 mm² düz yuvarlak
16 - 50 mm² çok telli yuvarlak
(tel uçlu yüksük kullanırken maksimum kesitli esnek kablolar)
lam. Cu. 6-9 mm genişliğinde
Terminal alanı 10mm x 10mm

Malzeme özellikleri
Ana gövde:	sıcaklık kararlılığı 130 ° C, acc. UL 94'e, kaçak direnç CTI 600, halojensiz
İletişim:	yaylı bakır kontaklar, gümüş kaplama
