| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1 |
| Elektriksel veriler IEC |
| Anma akımı (IEC): | 630 A |
| anma gerilimi (IEC) AC: | 690 V |
| |
| Ürünün yalıtım performansı kurulum koşullarına bağlıdır. |
| anma kısa süreli dayanım akımı I cw (1,0 s) maks .: | 26,1 kA |
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'den bu koşulları isteyin.
|
|
| mak. izin verilen voltaj (IEC) AC: | 1000 V |
| mak. izin verilen voltaj (IEC) DC: | 1500 V |
| akım kapasitesi (IEC) maks .: | 630 A |
| anma tepe dayanım akımı I pk max .: | 81,4 kA |
| Mekanik Veri |
| G x Y x D: | 48 x 60 x 100 |
| ağırlık: | 85,7 kg / 100 |
| baralar için: | 30 x 10 ve profil baraları |
| Malzeme özellikleri |
| Bağlantı vidaları: | Ayar vidası M16, Allan anahtar ölçüsü 8 |

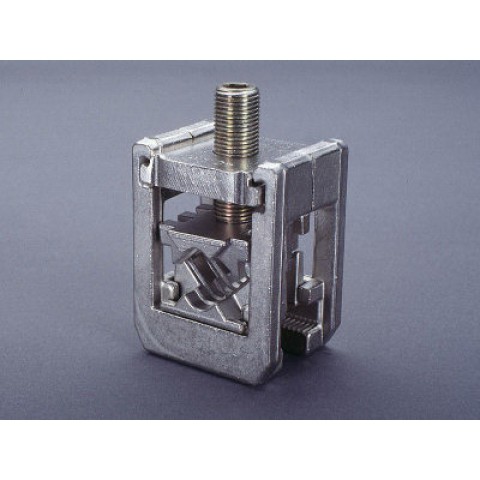

Terminal gövdesi: pirinç, nikel kaplama, vida: altıgen lokma vida, galvanizli, kromlu
Referans
Aşağıdaki kalitede iletkenler: Düz ve çok telli yuvarlak ve sektörel iletkenler 95 - 300mm².
