kullanılan bara desteğinin ürün açıklamasına bakın

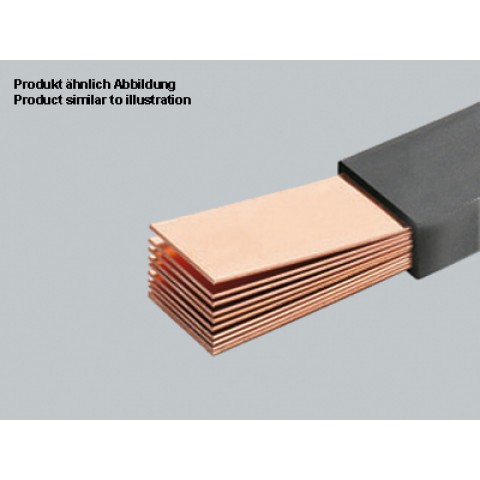

ek ısı kaynaklarının etkisi olmadan esnek bakır baranın izin verilen sıcaklık artışına bağlı olarak kapasite:
30 K'da akım
:
240 A
40 K'da akım:
286 bir
50 K'da akım
:
326 Bir
60 K'da akım:
363 Bir
70 K'da akım:
396 Bir
105 ° C'lik yalıtımın sıcaklık kararlılığına dikkat edin , ürünlere ve cihazlara bağlantı için gerekli kesite sahip iletkenleri alın (ilgili standartlara veya üretici talimatlarına göre)
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):
345 bir
beton kurulum koşullarında izin verilen sıcaklık artışı dikkate alındığında aşağıdaki kapasite UL tarafından kabul edilebilir (dosya E197039
50 K'da kapasite:
345 bir
65 K'da kapasite:
400 A
Mekanik Veri
U x G x D:
2000 x 24 x 7
ağırlık:
112,4 kg / 100
enine kesit:
60 mm²
Malzeme özellikleri
İzolasyon:
105 ° C'ye kadar sıcaklık dayanımı kendi kendine söner, V0 UL 94'e göre arıza gerilimi 20 kV germe% 370
