kullanılan bara desteğinin ürün açıklamasına bakın
makalenin güç kaybı:
% 80'lik tipik bir yükte güç kaybı, 59,4 W olur.
(Tam yükte güç kaybı 92,8 W olacaktır.)

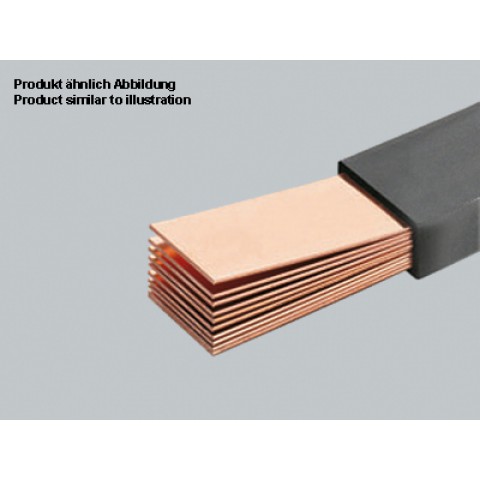

ek ısı kaynaklarının etkisi olmadan esnek bakır baranın izin verilen sıcaklık artışına bağlı olarak kapasite:
30 K'da akım
:
534 Bir
40 K'da akım:
637 Bir
50 K'da akım
:
727 Bir
60 K'da akım:
809 Bir
70 K'da akım:
883 A
105 ° C'lik yalıtımın sıcaklık kararlılığına dikkat edin , ürünlere ve cihazlara bağlantı için gerekli kesite sahip iletkenleri alın (ilgili standartlara veya üretici talimatlarına göre)
Detaylar UL
Standartlar
UL 758 UL 67
UL besleyici devreleri için> 250V
beton kurulum koşullarında izin verilen sıcaklık artışı dikkate alındığında aşağıdaki kapasite UL tarafından kabul edilebilir (dosya E197039
50 K'da kapasite:
800 A
65 K'da kapasite:
925 A
Mekanik Veri
U x G x D:
2000 x 28 x 14
ağırlık:
450 kg / 100
enine kesit:
240 mm²
Malzeme özellikleri
İzolasyon:
105 ° C'ye kadar sıcaklık dayanımı kendi kendine söner, V0 UL 94'e göre arıza gerilimi 20 kV germe% 370
