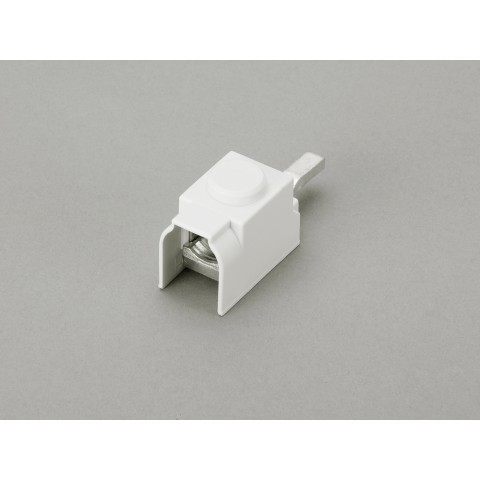

BAĞLANTI TERMINALI, ÖN BAĞLANTI (01198)
BAĞLANTI TERMINALI, ÖN BAĞLANTI (01198)

BAĞLANTI TERMINALI, ÖN BAĞLANTI (01198)

Markalar Wohner
Ürün Kodu: W01198
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):225 A
anma gerilimi (IEC) AC:690 V
anma dalgalanma gerilimi U imp :4 kV
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı, 0 W'a neden olur.

(Tam yükte güç kaybı 0 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'e bu koşulları sorun.

maks. izin verilen voltaj (IEC) AC:690 V
maks. izin verilen voltaj (IEC) DC:1000 V
1000V DC *
* Tek kutuplu cihazların kullanımı, yalıtım özelliklerine göre yalnızca kurulum koşullarına göre belirlenir.
Mekanik Veri
G x Y x D:21 x 34 x 28
U x G x D:Fehlende Değişkeni
ağırlık:9 kg / 100

Terminal noktaları

25 - 90mm² yuvarlak, sağlam ve çok telli
25 - 70mm² tel uçlu yüksüklü
Md 19Nm esnek

Referans

Bağlantı kablosundaki izolasyonun önerilen sıyrılması yakl. 26 mm
