kullanılan bara desteğinin ürün açıklamasına bakın
makalenin güç kaybı:
Tipik% 80 yükte güç kaybı 57,7 W olur.
(Tam yükte güç kaybı 90,2 W olacaktır.)

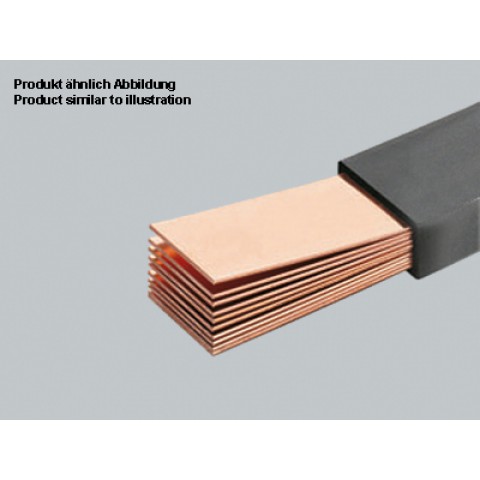

ek ısı kaynaklarının etkisi olmadan esnek bakır baranın izin verilen sıcaklık artışına bağlı olarak kapasite:
30 K'da akım
:
471 Bir
40 K'da akım:
562 A
50 K'da akım
:
641 A
60 K'da akım:
713 A
70 K'da akım:
779 Bir
105 ° C'lik yalıtımın sıcaklık kararlılığına dikkat edin , ürünlere ve cihazlara bağlantı için gerekli kesite sahip iletkenleri alın (ilgili standartlara veya üretici talimatlarına göre)
Detaylar UL
Standartlar
UL 758 UL 67
UL besleyici devreleri için> 250V
beton kurulum koşullarında izin verilen sıcaklık artışı dikkate alındığında aşağıdaki kapasite UL tarafından kabul edilebilir (dosya E197039
50 K'da kapasite:
700 bir
65 K'da kapasite:
810 A
Mekanik Veri
U x G x D:
2000 x 28 x 12
ağırlık:
360 kg / 100
enine kesit:
192 mm²
Malzeme özellikleri
İzolasyon:
105 ° C'ye kadar sıcaklık dayanımı kendiliğinden söner, V0 UL 94'e göre arıza gerilimi 20 kV germe% 370
