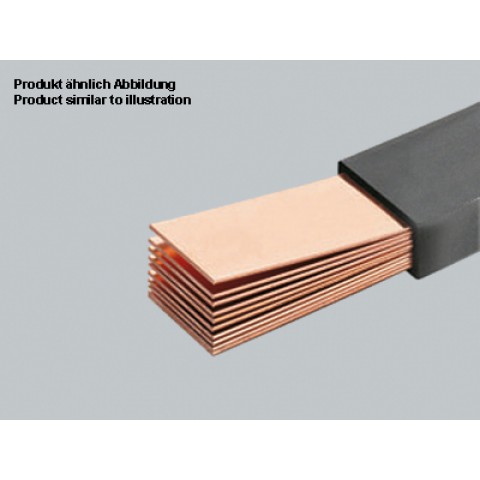

ESNEK BAKIR BARA, DÜZ, YALITIMLI (01343)

Markalar Wohner
Ürün Kodu: W01343
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):1114 bir
kısa devre dayanımı:kullanılan bara desteğinin ürün açıklamasına bakın

makalenin güç kaybı:

Tipik% 80 yükte güç kaybı 83,6 W'a ulaşır.

(Tam yükte güç dağılımı 130,7 W olacaktır.)

ek ısı kaynaklarının etkisi olmadan esnek bakır baranın izin verilen sıcaklık artışına bağlı olarak kapasite:



30 K'da akım

:
818 A
40 K'da akım:975 bir

50 K'da akım

:
1114 bir
60 K'da akım:1238 Bir
70 K'da akım:1352 A
105 ° C'lik yalıtımın sıcaklık kararlılığına dikkat edin
, ürünlere ve cihazlara bağlantı için gerekli kesite sahip iletkenleri alın (ilgili standartlara veya üretici talimatlarına göre)
Detaylar UL
Standartlar
UL 758
UL 67
UL besleyici devreleri için> 250V

beton kurulum koşullarında izin verilen sıcaklık artışı dikkate alındığında aşağıdaki kapasite UL tarafından kabul edilebilir (dosya E197039

50 K'da kapasite:1225 A
65 K'da kapasite:1410 A
Mekanik Veri
U x G x D:2000 x 54 x 12
ağırlık:746 kg / 100
enine kesit:400 mm²
Malzeme özellikleri
İzolasyon:105 ° C'ye kadar sıcaklık dayanımı
kendiliğinden söner, V0 UL 94'e göre
arıza gerilimi 20 kV
germe% 370
