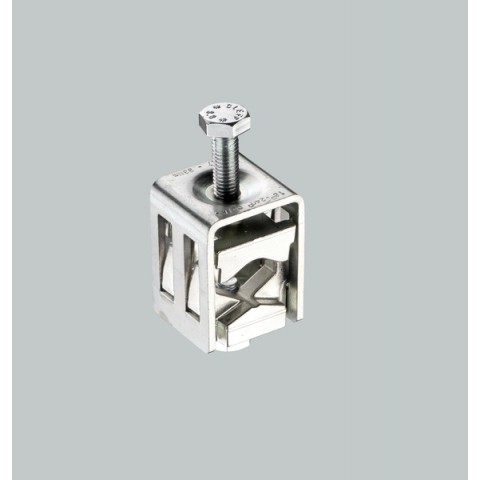

BAĞLANTI TERMINALI (01429)
BAĞLANTI TERMINALI (01429)

BAĞLANTI TERMINALI (01429)

Markalar Wohner
Ürün Kodu: W01429
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektrik verileri IEC
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:1000 V
maks. izin verilen voltaj (IEC) DC:1500 V
akım kapasitesi (IEC) maks .:630 Bir

Cu kablo ile sıkıştırma noktasının akım kapasitesi maks.
Al kablo ile 630A maks. 350A
Mekanik Veri
ağırlık:44 kg / 100

delikli bir baraya montaj için
(terminal vida M10 ile birlikte gelir)

Terminal noktaları

scew M10: Md 27 - 33 Nm

Cu kablo:
1x 16 - 240 mm² esnek
1x 16 - 240 mm² bükülü yuvarlak
1x 50 - 240 mm² bükülü sektörlü
1x 70 - 240 mm² sağlam sektörlü
2x 70 - 120 mm² bükülü yuvarlak

Al kablo:
1x 16 mm² sağlam yuvarlak
1x 35 - 240 mm² bükülü sektörlü
1x 70 - 240 mm² sağlam sektörlü
