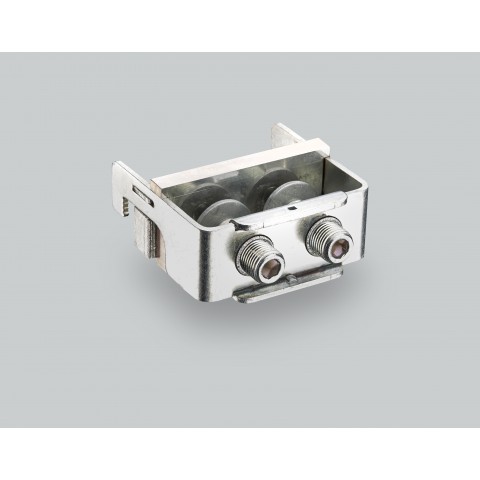

BAĞLANTI MODÜLÜ (01442)
BAĞLANTI MODÜLÜ (01442)

BAĞLANTI MODÜLÜ (01442)

Markalar Wohner
Ürün Kodu: W01442
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):1400 A
anma gerilimi (IEC) AC:690 V
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:40,5 kA

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:1000 V
maks. izin verilen voltaj (IEC) DC:1500 V
nominal tepe dayanım akımı I pk maks .:84,6 kA
Bağlantı modüllerinin faz mesafesi 100
mm'den 150 mm'ye uzatılırsa aşağıdaki kısa devre değerlerine ulaşılabilir: Ipk: 107 kA
Icw: 50,7 kA / 1s
Detaylar UL
Standartlar
UL 508
UL besleyici devreleri için> 250V
Elektrik verileri UL
anma akımı (UL):1400 A
anma gerilimi (UL) AC:1000 V
SCCR korumasız maks .:50 kA
3 döngü (OPD olmadan) @ 1000 V AC
Mekanik Veri
G x Y x D:98 x 88 x 95
ağırlık:94,5 kg / 100
kutuplar:1 kutuplu
baralar için:30, 40, 60, 80, 100, 120 x 10
