| Ayrıntılar IEC |
| Standartlar |
IEC 61439-1: 2011
GB / T 7251.1 |
| Elektrik verileri IEC |
| anma gerilimi (IEC) AC: | 690 V |
| nominal izolasyon gerilimi U i AC: | 1000 V |
| anma dalgalanma gerilimi U imp : | 6 kV |
makalenin güç kaybı:
% 80'lik tipik bir yükte güç kaybı, 0 W olur.
(Tam yükte güç kaybı 0 W olacaktır.)
Tamamlayıcı veriler IEC
Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.
|
|
| maks. izin verilen voltaj (IEC) AC: | 1000 V |
| maks. izin verilen voltaj (IEC) DC: | 1500 V |
| Detaylar UL |
| Standartlar |
| UL 508 |
| Elektrik verileri UL |
| anma gerilimi (UL) AC: | 600 V |
| Mekanik Veri |
| G x Y x D: | 26 x 63 x 51 |
| ağırlık: | 5,9 kg / 100 |
| kutuplar: | 1 kutuplu |
| baralar için: | 12, 15, 20, 25, 30 x 5, 10 |
| Malzeme özellikleri |
| Ana gövde: | sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz |

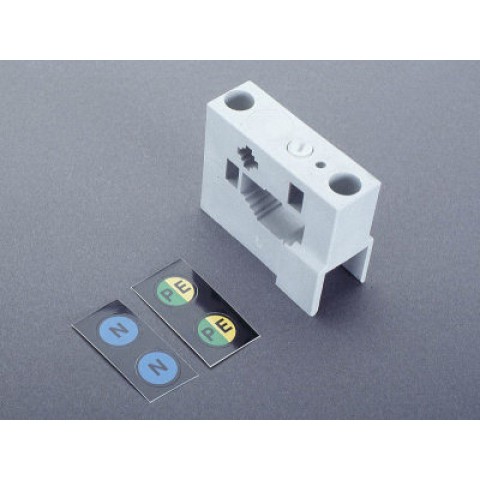

Referans
Ayrı ayrı monte edilebildiği gibi 3 kutuplu bara desteği ile birlikte
merkez desteği olarak da kullanılabilir.
