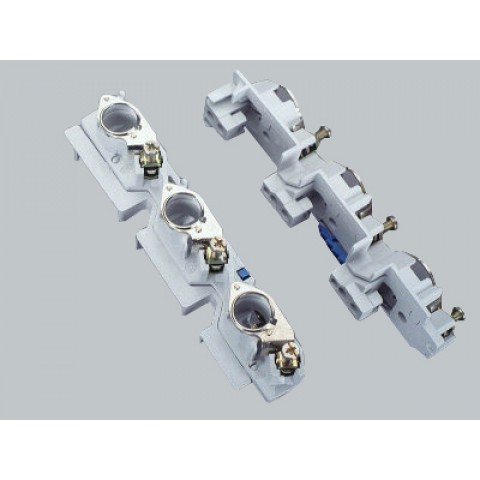

D0 SIGORTA TABANI, BARAYA MONTE, 36MM (01498)

Markalar Wohner

Ürün Kodu: W01498

Açıklama

sigorta bağlantıları acc. standart:	IEC / HD 60269-3
sigorta bağlantısının izin verilen güç kaybı:	5,5 W

Ayrıntılar IEC
Standartlar
IEC 60269-1: 2006 + A1: 2009 + A2: 2014 IEC 60269-3: 2010 + A1: 2013 GB / T 13539.3

Elektrik verileri IEC
Anma akımı (IEC):	63 bir
anma gerilimi (IEC) AC:	400 V

anma gerilimi (IEC) DC:

250 V

anma dalgalanma gerilimi U _imp :

6 kV

çalışma sınıfının onaylı sigorta bağlantıları:	İyi oyun
sigortalarla korunduğunda kısa devre gücü:	50 kA

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 3,8 W olur.

(Tam yükte güç dağılımı 5,9 W olacaktır.)

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Lütfen panelinizi tasarlamadan önce bu koşulları Wöhner'e sorun.

maks. izin verilen voltaj (IEC) AC:	440 V
maks. izin verilen voltaj (IEC) DC:	262 V

Baradaki sigorta bağlantılarının direkt teması
Busbar sisteminin branşman devreleri için kullanılabilir. Bir baraların besleyicisi olarak başvuru kabul edilmez.

Mekanik Veri
G x Y x D:	36 x 200 x 43
ağırlık:	15,5 kg / 100
kutuplar:	3 kutuplu
baralar için:	12, 15, 20, 25, 30 x 5, 10 ve kesit baraları

Bağlama tipi: Klik mekanizması harekete karşı koruma sağlar Vidalı kapakla sağlanan temas basıncı E18 Kutu klemenslerinin sıkma torku 4Nm

Terminal noktaları

kutu klemensi:
1,5 - 25 mm² esnek kablolar, doğrudan veya kablo uçlu yüksüklü,
1,5 - 10 mm² katı yuvarlak kablolar
Md 3,0 Nm

(kablo ucu kullanılırken maksimum kesitli esnek kablolar uymayabilir yüksük)

Malzeme özellikleri
Ana gövde:	sıcaklık kararlılığı 125 ° C, uyarınca kendi kendine söner. UL 94'e göre, kaçak direnci CTI 600, halojensiz
Bağlantı vidaları:	vida +/- (PZ2), galvanizli, kromlu

Referans

D02 baraya monteli sigorta kaideleri, özel tutma yayları ve özel yüksüklü mastar parçaları sayesinde D01 baraya monteli sigorta kaideleri için de uygundur. 35A'lık kalıcı bir yükten, üretilen ısı nedeniyle 36 mm genişliğinde versiyon önerilir.
