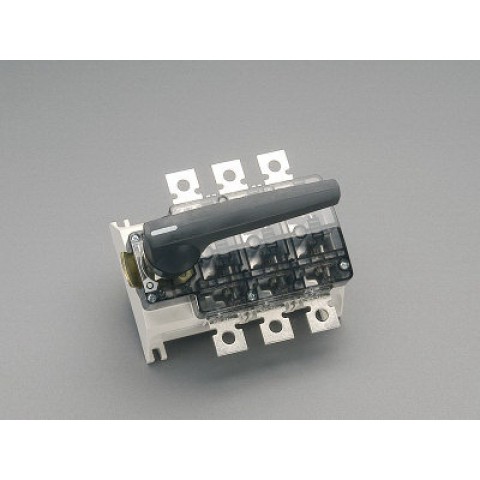

AC-23A (500A / 200A) AC-23 B (415V) AC-22 B (500V) AC-21 B (500V)
çalışma sınıfının onaylı sigorta bağlantıları:
İyi oyun
kısa süreli nominal dayanım akımı I cw (0,5 s) maks .:
10 kA
anma kapama kapasitesi:
20 kA
makalenin güç kaybı:
Tipik% 80 yükte güç kaybı 21,4 W olur.
(Tam yükte güç dağılımı 33,5 W olacaktır.)
dönş. term. 250 A muhafazadaki akım , yatay montaj (bitişik direkler) 252 x 378 x 302 mm 250 A, dikey kurulum (birbirinin altındaki direkler) muhafazalı 300 x 400 x 200 mm
maks. nominal çalışma gerilimi 500V AC maks. nominal çalışma akımı 250A akım tipi AC (50-60Hz) nominal yalıtım gerilimi 1000V nominal aşırı gerilim gücü 12kV kısa süreli akım gücü 7kA -1s nominal koşullu kısa devre akımı 80 / 50kA (sigortalar gL / gG; boyut 1 -200 / 250A -500V) mekanik ömür (anahtarlama işlemleri) 7000 nominal kısa devre kapama kapasitesi 20kA
Mekanik Veri
G x Y x D:
171 x 158 x 157
ağırlık:
194 kg / 100
kutuplar:
3 kutuplu
Sabitleme türü: vidalı
bağlantı vidası (kelepçeler ve kıskaç terminali sonradan takılabilir), vidalı bağlantı M10, 28Nm ±% 10 tork, lam için kelepçe bağlantısı. Cu terminal boşluğu 14x1-9mm, 4Nm tork kama kelepçesi bağlantı kesiti 70 - 120mm², s (r), f, f + AE ** Cu - Al *, 4Nm tork
* Alüminyum iletkenler, bağlantı yapılmadan önce, ilgili teknik tavsiyeler. Bağlantılar düzenli aralıklarla kontrol edilmeli ve en geç 6 ayda bir servis yapılmalıdır. ** maks. iletken kesitleri gerekli olabilir.
Terminal noktaları
vida M10: Md 25 - 31 Nm
Referans
Bir kapak takarken, mahfaza üzerindeki yük ayırıcı kapatılmamalı, Acil Durdurma anahtarı için güvenlik talimatlarına uyulmalıdır.
