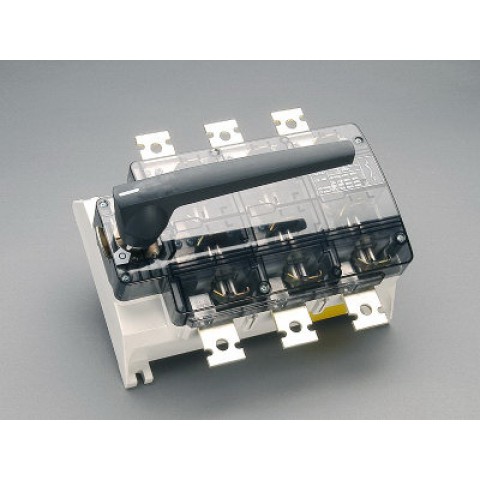

3 KUTUPLU YÜK AYIRICI (33336)

Markalar Wohner
Ürün Kodu: W33336
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):800 A
anma gerilimi (IEC) AC:500 V
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :12 kV
Kullanım kategorisi AC (IEC 60947-3):AC-23B (500V)
AC-22B (500V)
AC-21B (500V)
çalışma sınıfının onaylı sigorta bağlantıları:İyi oyun
kısa süreli nominal dayanım akımı I cw (1,0 s) maks .:20 kA
anma kapama kapasitesi:40 kA

makalenin güç kaybı:

% 80'lik tipik bir yükte güç kaybı 108,2 W olur.

(Tam yükte güç dağılımı 169 W olacaktır.)

Mekanik ömür (anahtarlama işlemleri) 2500
nominal kısa devre kapama kapasitesi 40kA
dönş. term.
800A muhafazasındaki akım , yatay kurulum (bitişik direkler) kapsüllenmiş 756 x 378 x 482 mm
800A, dikey kurulum (birbirinin altındaki direkler) muhafazalı 600 x 600 x 400 mm
Terminal alanı kapağı IP40 ile önde şok koruması
Mekanik Veri
G x Y x D:330 x 290 x 237
ağırlık:944 kg / 100
kutuplar:3 kutuplu

Sabitleme türü: vidalı

bağlantı vidası (kelepçeler ve kıskaç terminali sonradan takılabilir),
vidalı bağlantı
M12, 40Nm ±% 10 tork,
lam için kelepçe bağlantısı. Cu
terminal boşluğu 25x1-13mm,
10-12Nm tork
kama kelepçesi bağlantısı, tek
kesit 150 - 300mm², s (r), f, f + AE ** Cu - Al *, 10-12Nm tork
kama kelepçesi bağlantısı, çift
çapraz -bölüm 2 x 150 - 240mm², s (r), f, f + AE ** Cu, 10-12Nm tork

* Alüminyum iletkenler, ilgili teknik tavsiyelere uygun olarak bağlantıdan önce hazırlanmalıdır. Bağlantılar düzenli aralıklarla kontrol edilmeli ve en geç 6 ayda bir servis yapılmalıdır.
** maks. iletken kesitleri gerekli olabilir.

Terminal noktaları

vida M12:
Md 36 - 44 Nm

Referans

Bir kapak takarken, mahfaza üzerindeki yük ayırıcı kapatılmamalı, Acil Durdurma anahtarı için güvenlik talimatlarına uyulmalıdır.

Sürüm

Kırmızı saplı LTS-800, Parça no. 33 358
