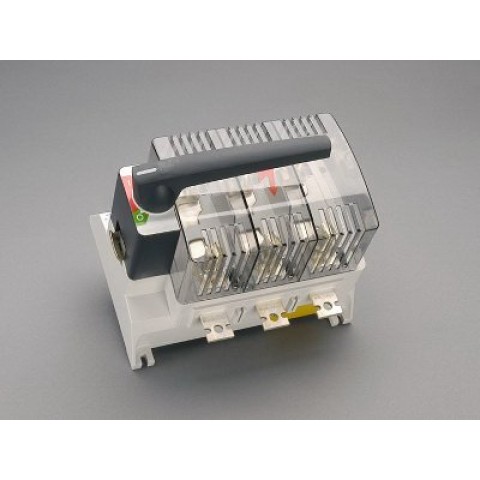

dönş. term. 400 A muhafazadaki akım , yatay montaj (bitişik direkler) 504 x 378 x 302 mm 315 A, dikey kurulum (birbirinin altındaki direkler) kapsüllenmiş 500 x 500 x 300 mm
Önde, terminal alanı kapağıyla birlikte
darbe koruması IP20 sigorta bağlantıları için DIN 43620 boy 2, 34W'a kadar güç dağılımı
Mekanik Veri
G x Y x D:
270 x 238 x 253
ağırlık:
760 kg / 100
kutuplar:
3 kutuplu
Bağlantı vidası (kelepçeler ve kama kelepçesi terminali sonradan takılabilir), vidalı bağlantı M10, 28Nm ±% 10 tork, lam için kelepçe bağlantısı. Cu terminal boşluğu 21x1-13mm, 8-10Nm tork kama kelepçesi bağlantısı, tek kesit 120-240mm², s (r), f, f + AE ** Cu - Al *, 8-10Nm tork kama kelepçesi bağlantısı, çift çapraz -bölüm 2 x 120 - 185mm², s (r), f, f + AE ** Cu, 8-10Nm tork
* Alüminyum iletkenler, ilgili teknik tavsiyelere uygun olarak bağlantıdan önce hazırlanmalıdır. Bağlantılar düzenli aralıklarla kontrol edilmeli ve en geç 6 ayda bir servis yapılmalıdır. ** maks. iletken kesitleri gerekli olabilir.
Terminal noktaları
vida M10: Md 25 - 31 Nm
Referans
Bir kapak takarken, mahfaza üzerindeki yük ayırıcı kapatılmamalı, Acil Durdurma anahtarı için güvenlik talimatlarına uyulmalıdır.
