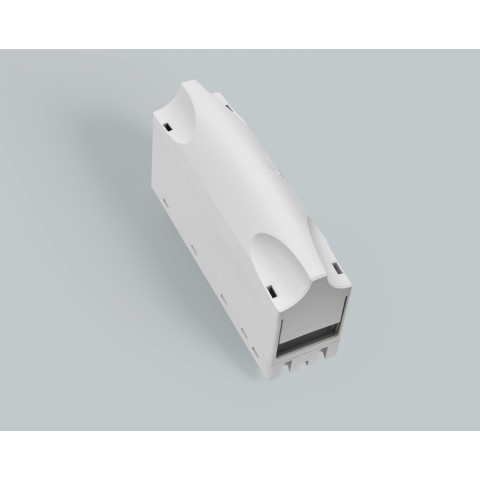

BAĞLANTI MODÜLÜ 50 MM², 3 KUTUPLU (01593)

Markalar Wohner
Ürün Kodu: W01593
Ayrıntılar IEC
Standartlar
IEC 61439-1: 2011
IEC 60999-1: 1999
IEC 60999-2: 2003
GB / T 7251.1
Elektrik verileri IEC
Anma akımı (IEC):125 bir
anma gerilimi (IEC) AC:690 V
nominal izolasyon gerilimi U i AC:800 V
Ürünün yalıtım performansı, kurulum koşullarına bağlıdır.

Tamamlayıcı veriler IEC

Aşağıdaki değerler belirli koşullar altında yapılan testlerle doğrulanmıştır. Panelinizi tasarlamadan önce lütfen Wöhner'e bu koşulları sorun.

maks. izin verilen voltaj (IEC) AC:800 V
maks. izin verilen voltaj (IEC) DC:800 V
akım kapasitesi (IEC) maks .:125 bir
nominal tepe dayanım akımı I pk maks .:15 kA
Detaylar UL
Standartlar
UL 508
UL besleyici devreleri için> 250V
sahada kurulu iletkenler için uygun
Elektrik verileri UL
anma akımı (UL):100 A
anma gerilimi (UL) AC:600 V
SCCR korumasız maks .:10 kA
3 döngü (OPD olmadan) @ 600 V AC
SCCR korumalı maks .:100 kA
SCCR:JDDZ sigorta ile 100 kA Sınıf J 175 A / 600 V AC
100 kA herhangi bir DIVQ / 7 devre kesici ile 100 A / 480 V AC
65 kA herhangi bir DIVQ / 7 devre kesici ile 100 A / 600 V AC
Mekanik Veri
G x Y x D:45 x 160 x 92
ağırlık:25 kg / 100
kutuplar:3 kutuplu
ön koruma derecesi:IP20

Terminal noktaları

6 - 50 mm² / AWG 10 - AWG 1
feindrähtig, direkt geklemmt oder mit Aderendhülse,
6 - 35 mm² Rundleiter mehrdrähtig,

(feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

Malzeme özellikleri
Ana gövde:sıcaklık kararlılığı 125 ° C,
uyarınca kendi kendine söner. UL 94'e göre,
kaçak direnci CTI 600,
halojensiz
