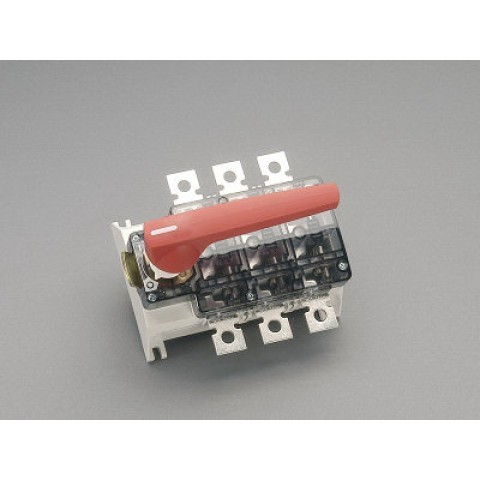

3 KUTUPLU YÜK AYIRICI (33355)

Markalar Wohner
Ürün Kodu: W33355
Ayrıntılar IEC
Standartlar
IEC 60947-1: 2007 + A1: 2010 + A2: 2014
IEC 60947-3: 2008 + A1: 2012 + A2: 2015
GB / T 14048.3
Elektrik verileri IEC
Anma akımı (IEC):250 A
anma gerilimi (IEC) AC:500 V
nominal izolasyon gerilimi U i AC:1000 V
anma dalgalanma gerilimi U imp :12 kV
Kullanım kategorisi AC (IEC 60947-3):AC-23A (500A / 200A)
AC-23 B (415V)
AC-22 B (500V)
AC-21 B (500V)
operasyon sınıfının onaylı sigorta bağlantıları:İyi oyun
kısa süreli nominal dayanım akımı I cw (0,5 s) maks .:10 kA
anma kapama kapasitesi:20 kA

makalenin güç kaybı:

Tipik% 80 yükte güç kaybı 21,4 W olur.

(Tam yükte güç dağılımı 33,5 W olacaktır.)

dönş. term.
250 A muhafazadaki akım , yatay montaj (bitişik direkler) 252 x 378 x 302 mm
250 A, dikey kurulum (birbirinin altındaki direkler) muhafazalı 300 x 400 x 200 mm
maks. nominal çalışma gerilimi 500V AC
maks. nominal çalışma akımı 250A
akım tipi AC (50-60Hz)
nominal yalıtım gerilimi 1000V
nominal aşırı gerilim gerilimi
12kV kısa süreli akım gücü 7kA -1s
nominal koşullu kısa devre akımı 80 / 50kA (sigortalar gL / gG; boyut 1 -200 / 250A -500V)
mekanik ömür (anahtarlama işlemleri) 7000
nominal kısa devre kapama kapasitesi 20kA
Mekanik Veri
G x Y x D:171 x 158 x 157
ağırlık:194 kg / 100
kutuplar:3 kutuplu

Sabitleme türü: vidalı
bağlantı vidası (kelepçeler ve kıskaç terminali sonradan takılabilir),
vidalı bağlantı M10, 28Nm ±% 10 tork,
lam için kelepçe bağlantısı. Cu
terminal boşluğu 14x1-9mm,
4Nm tork
kama kelepçesi bağlantı
kesiti 70 - 120mm², s (r), f, f + AE ** Cu - Al *, 4Nm tork

* Alüminyum iletkenler, bağlantı yapılmadan önce, ilgili teknik tavsiyeler. Bağlantılar düzenli aralıklarla kontrol edilmeli ve en geç 6 ayda bir servis yapılmalıdır.
** maks. iletken kesitleri gerekli olabilir.

Terminal noktaları

vida M10:
Md 25 - 31 Nm

Referans

Bir kapak takarken, mahfaza üzerindeki yük ayırıcı kapatılmamalı, Acil Durdurma anahtarı için güvenlik talimatlarına uyulmalıdır.

Sürüm

Grafit gri saplı LTS-250, Parça no. 33333
